الهواء المضغوط المحرك الخطي أحادي المفعول اسطوانة دوارة الحجاب الحاجز المطاط المتداول صمام المضخة الحجاب الحاجز المطاطي

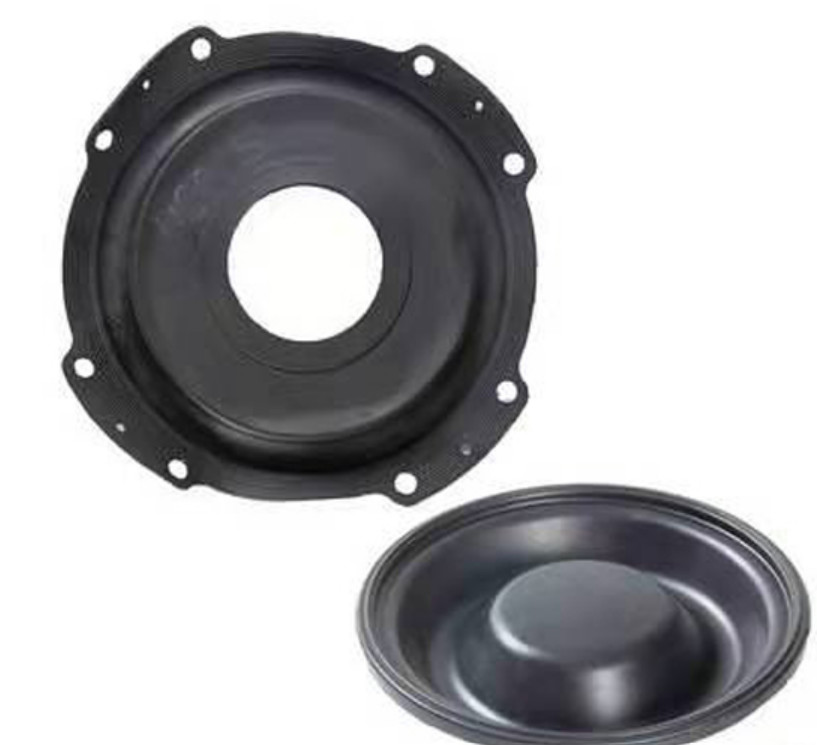

المتداول مضخة صمام الحجاب الحاجز المطاطي نظرة عامة على المنتج:

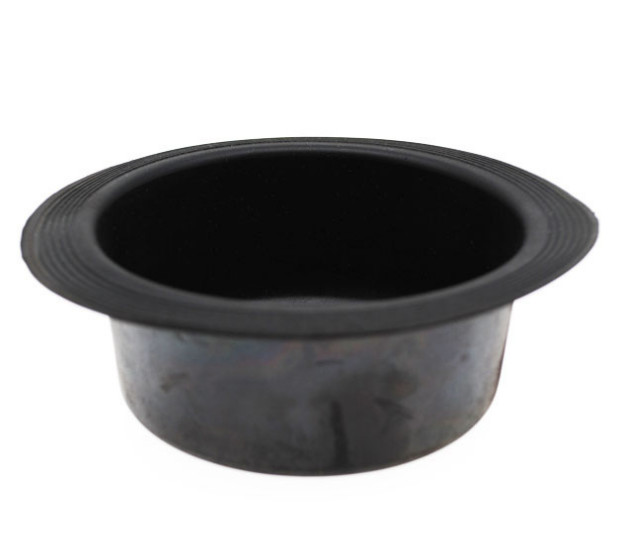

بالمقارنة مع الحجاب الحاجز المطاطي المموج المستخدم في تنظيم الصمامات، فإن الحجاب الحاجز المتداول لديه مقاومة أعلى للضغط.
يتم دعم كل حمل الضغط للحجاب الحاجز المتداول تقريبًا بواسطة المكبس، ويتم دعم جزء صغير فقط من ضغط السائل أو ضغط الغاز بواسطة المنطقة الضيقة للحجاب الحاجز، لذلك يمكن للحجاب الحاجز المتداول الحصول على قدرة تحمل ضغط أكبر ودفع أعلى .
يتم استخدام الحجاب الحاجز المطاطي بشكل أساسي في مشغل الفيلم الهوائي، والذي يمكنه تحويل إشارة التحكم (DC4～20mA أو 1-5V) بواسطة وحدة التحكم إلى الإزاحة الخطية لساق الصمام من خلال محدد موضع الصمام الكهربائي (الذكي) والهوائي. مشغل الفيلم.أو ملحقات الإزاحة الزاويّة لعمود الصمام.
| مواد المنتج | نبر،نر، الخ. |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| خدمة الحياة | ≥1000000 مرة |
| سيناريو الاستخدام | منظم ضغط الغاز |

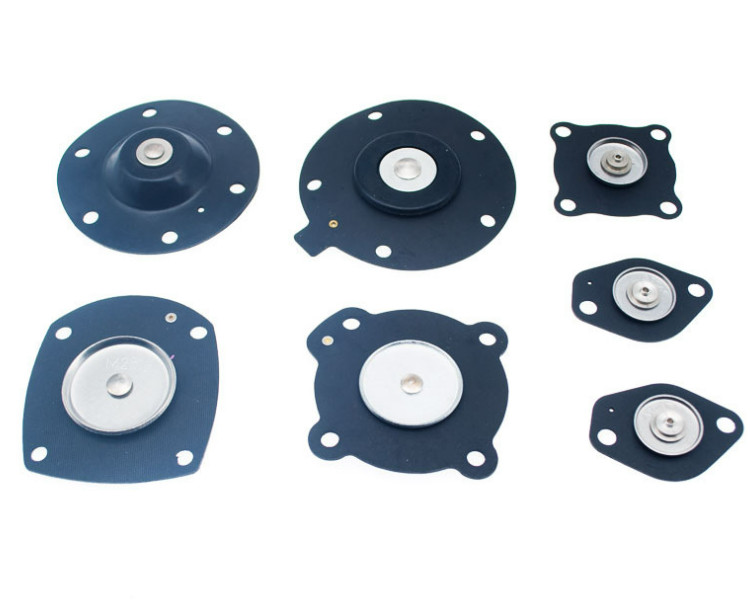

خصائص الحجاب الحاجز المطاطي لصمام المضخة:
تقنيات تصنيع النسيج تجعل مقاومة المنتج للتمزق أقوى
تضمن المواد الخام عالية الجودة الأداء الممتاز للمادة نفسها
مواصفات الحجاب الحاجز المطاطي لصمام المضخة:
| الحجاب الحاجز المتداول | نموذج |
القطر الخارجي (مم) |
القطر الداخلي (مم) |
قطر القاعدة (مم) | الارتفاع (مم) | سمك (مم) | ضغط |
| جي إم إيه-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| جي إم إيه-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| جي إم إيه-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| جي إم إيه-21 إس | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| جي إم إيه-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| جي إم إيه-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| جي إم إيه-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| جي إم إيه-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| جي إم إيه-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| جي إم إيه-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| جي إم إيه-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| جي إم إيه-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| جي إم إيه-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| جي إم إيه-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| جي إم إيه-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
خدمتنا:
1. التعبئة والتغليف هي التعبئة محايدة أو التعبئة المخصصة.
2. سوف نقوم بالرد عليك في غضون 24 ساعة.
3. سوف نقدم لك أيضا خدمة جيدة بعد البيع.
4. ورحب أوامر تصنيع المعدات الأصلية أو أوديإم.
5. أوامر المحاكمة مقبولة.
6. جودة عالية وسعر المصنع.
7. ضمان الجودة بنسبة 100%.
