صمام غشاء مطاطي
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Hongum |
| إصدار الشهادات | 3A、CE、SGS approval |
| رقم الموديل | حسب الطلب |
الحجاب الحاجز المطاطي صمام FKM CR الصناعي لتنظيم الحجاب الحاجز المتداول للصمام
تفاصيل سريعة:
| مواد المنتج | نبر، ن.ر |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| خدمة الحياة | ≥1000000 مرة |
| سيناريو الاستخدام | منظم ضغط الغاز |
مقدمة:
في تصميم بعض منظمات الضغط المتوسطة والمنخفضة، من أجل حل مشكلة قرص صمام تنظيم الضغط غير المتوازن وتحسين أداء منظم الضغط، غالبًا ما يتم استخدام طريقة تثبيت الحجاب الحاجز المتوازن.عند تركيب حاجز موازنة، يمكن زيادة الضغط التفاضلي بين ضغط المدخل وضغط مخرج المنظم.في صناعة المنظم، يطلق عليه من حيث الاستخدام غشاء التوازن، ويسمى الحجاب الحاجز المتداول في صناعة المطاط والأدوات والآلات وغيرها من الصناعات.

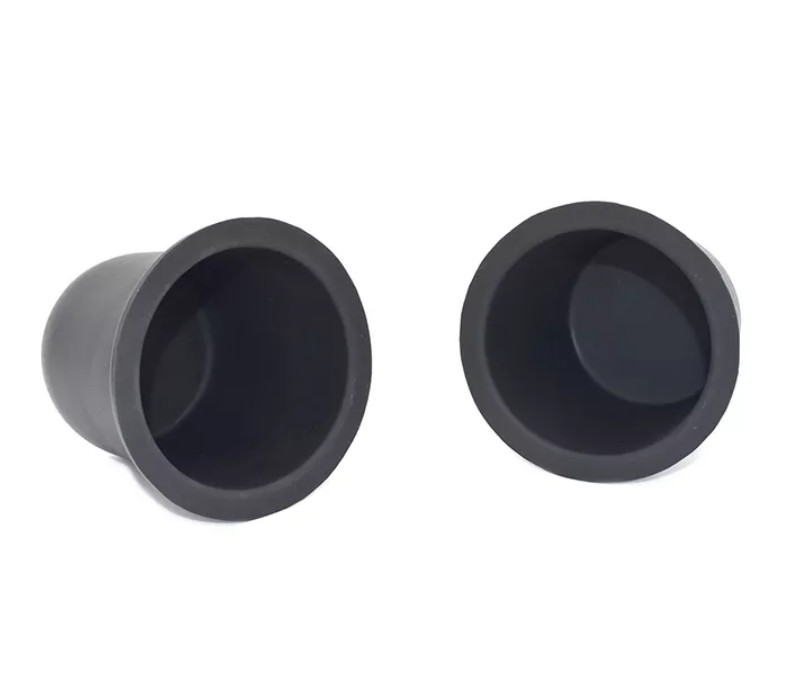

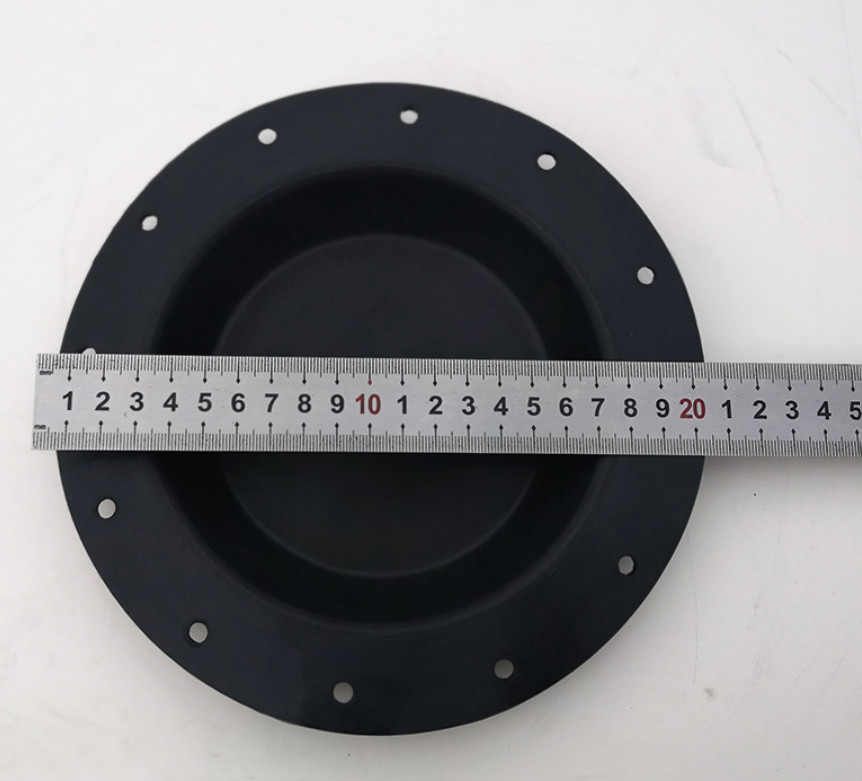

الحجاب الحاجز المتداول على شكل قبعة عالية في الحالة الحرة.وهي مصنوعة من المطاط بقطعة قماش حريرية.يتم استخدام الفتحة الوسطى العلوية لتثبيت ساق الصمام.من أجل التثبيت والإصلاح والختم، يمكن أن يكون للجزء العلوي والسفلي حواف على شكل حرف O.أو على شكل فتحات تثبيت حول الحافة السفلية.
تفاصيل المواد:
في الوقت الحاضر، المواد الشائعة للحجاب الحاجز المتداول هي: المطاط الطبيعي (NR)، مطاط النتريل بوتادين (NBR)، أداء المادتين يمكن أن يلبي احتياجات معظم البيئات الصناعية.في البيئات الصناعية الخاصة (مقاومة درجات الحرارة العالية، مقاومة الأحماض والقلويات) يمكن استخدام EPDM، مطاط الفلور (FKM)، مطاط النيوبرين (CR) للإنتاج، ولكن التكلفة مرتفعة نسبيًا.
تحديد:
| الحجاب الحاجز المتداول | نموذج |
القطر الخارجي (مم) |
القطر الداخلي (مم) |
قطر القاعدة (مم) | الارتفاع (مم) | سمك (مم) | ضغط |
| جي إم إيه-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| جي إم إيه-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| جي إم إيه-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| جي إم إيه-21 إس | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| جي إم إيه-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| جي إم إيه-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| جي إم إيه-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| جي إم إيه-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| جي إم إيه-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| جي إم إيه-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| جي إم إيه-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| جي إم إيه-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| جي إم إيه-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| جي إم إيه-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| جي إم إيه-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
