صمام غشاء مطاطي
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Hongum |
| إصدار الشهادات | 3A、CE、SGS approval |
| رقم الموديل | حسب الطلب |
NBR NR EPDM FKM CR هوائي قطع صمام صمام الحجاب الحاجز غشاء مطاطي
مقدمة:

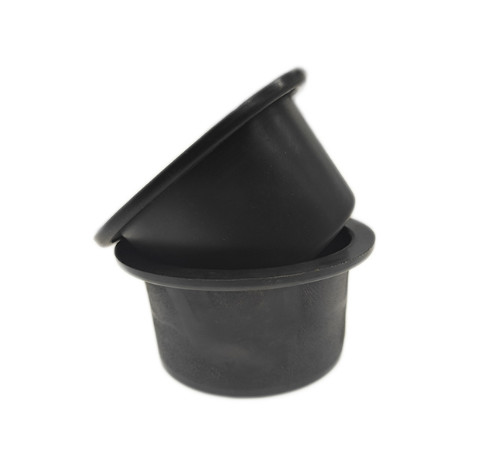

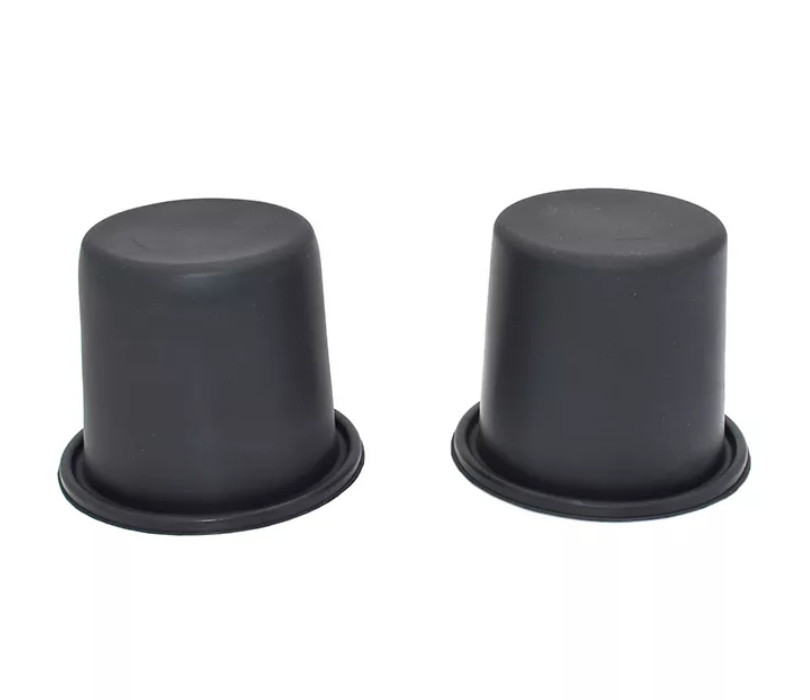

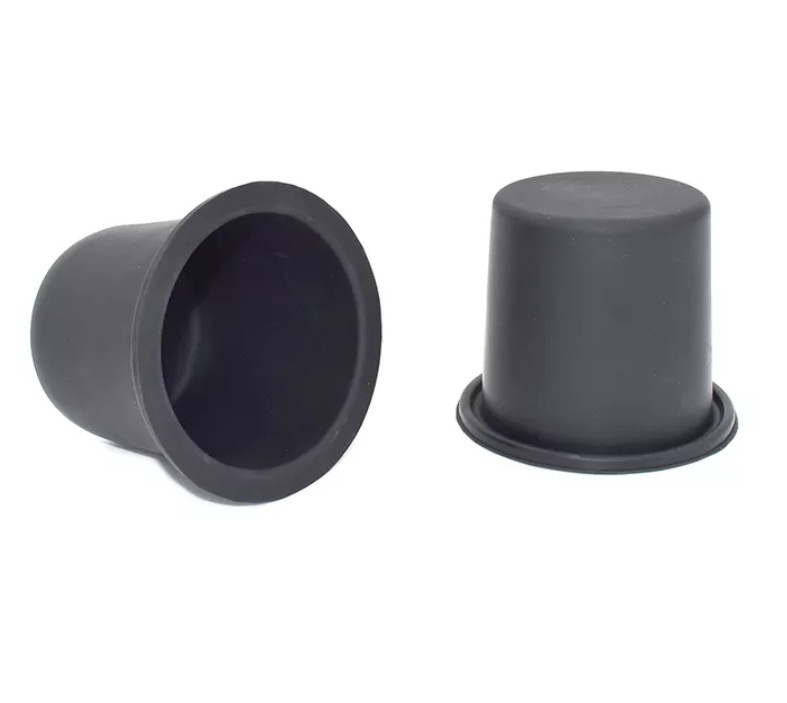

يتشكل الحجاب الحاجز المتدحرج على شكل قبعة عالية في الحالة الحرة.وهي مصنوعة من المطاط بقطعة قماش حريرية.يتم استخدام الفتحة الوسطى في الأعلى لتثبيت ساق الصمام.من أجل الملاءمة والتثبيت والختم، يمكن تجهيز الجزء العلوي والسفلي بمغير حافة من النوع 0، أو الجزء السفلي المحيط بفتحة تثبيت.
(1) يجب ألا تكون هناك حواف وزوايا مستقيمة في زوايا الحجاب الحاجز، ويجب عمل أقواس لتجنب الكسر السهل بعد الطي وفقدان الغراء أثناء الفلكنة.يجب أيضًا ملء تقاطع الجدار الداخلي للكم والوجه النهائي بزوايا قوسية لتجنب الزوايا الحادة.قطعة.
(2) مادة الحجاب الحاجز: يستخدم مطاط النتريل للغاز الطبيعي وغاز البترول المسال، ويستخدم مطاط الكلوروهدرين للغاز.
(3) توجد طبقة داخلية من قماش البوليستر المرن في الحجاب الحاجز.راقب بعناية الأسطح الداخلية والخارجية للحجاب الحاجز.يمكن لأحد الجانبين رؤية نمط القماش الشبكي بشكل غامض، والجانب الآخر ذو سطح أملس.يجب أن يكون السطح الأملس هو سطح ضغط الغاز.لذلك، بالنسبة للحجاب الحاجز المثبت في الاتجاه الأمامي، يكون السطح الأملس على السطح الداخلي للحجاب الحاجز، ويكون السطح الأملس للحجاب الحاجز المثبت في الاتجاه العكسي على السطح الخارجي، والذي يمكن أن يتجنب التسرب ويحسن قوة الضغط. من الحجاب الحاجز.
تفاصيل المواد:
في الوقت الحاضر، المواد الشائعة للحجاب الحاجز المتداول هي: المطاط الطبيعي (NR)، مطاط النتريل بوتادين (NBR)، أداء المادتين يمكن أن يلبي احتياجات معظم البيئات الصناعية.في البيئات الصناعية الخاصة (مقاومة درجات الحرارة العالية، مقاومة الأحماض والقلويات) يمكن استخدام EPDM، مطاط الفلور (FKM)، مطاط النيوبرين (CR) للإنتاج، ولكن التكلفة مرتفعة نسبيًا.
تحديد:
| الحجاب الحاجز المتداول | نموذج |
القطر الخارجي (مم) |
القطر الداخلي (مم) |
قطر القاعدة (مم) | الارتفاع (مم) | سمك (مم) | ضغط |
| جي إم إيه-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| جي إم إيه-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| جي إم إيه-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| جي إم إيه-21 إس | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| جي إم إيه-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| جي إم إيه-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| جي إم إيه-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| جي إم إيه-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| جي إم إيه-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| جي إم إيه-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| جي إم إيه-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| جي إم إيه-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| جي إم إيه-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| جي إم إيه-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| جي إم إيه-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
