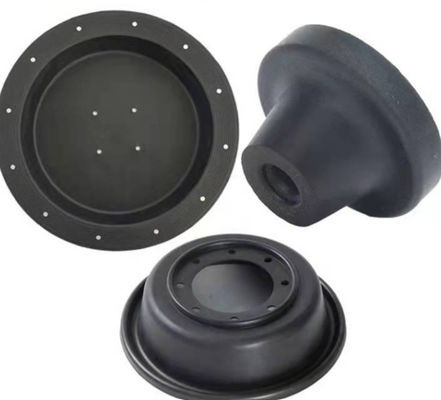

غشاء من المطاط الطبيعي، نظام فرامل الهواء، مشغل فرامل الهواء، غشاء مطاطي

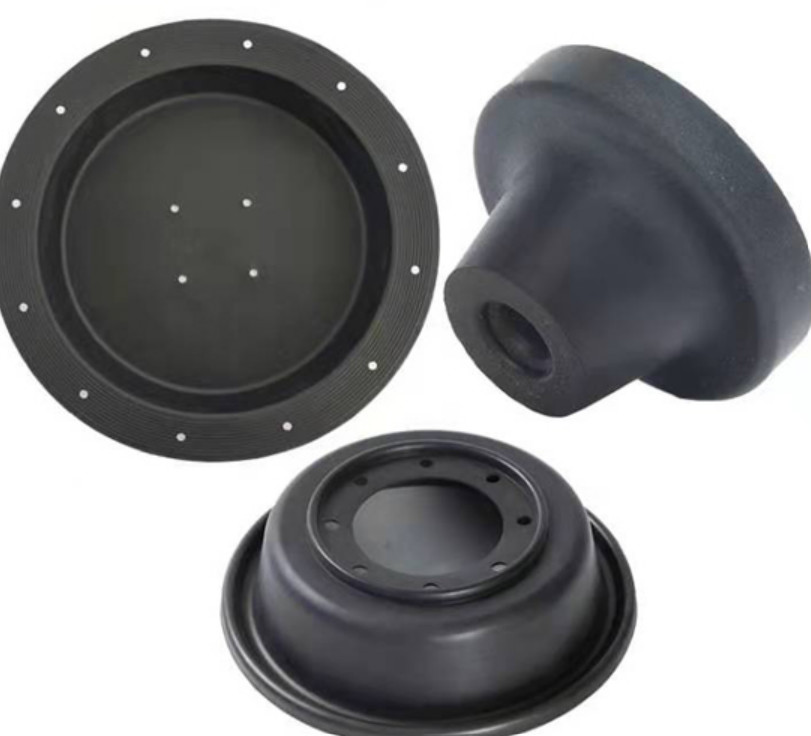

مشغل فرامل الهواء، غشاء مطاطي نظرة عامة على المنتج:

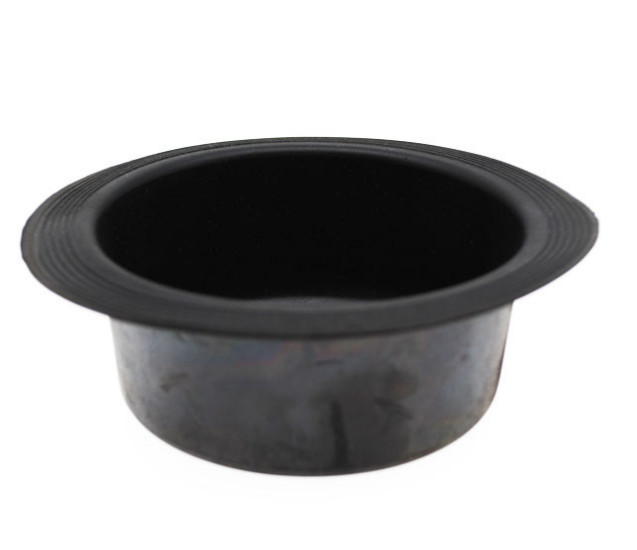

يتشكل الحجاب الحاجز المتدحرج على شكل قبعة عالية في الحالة الحرة.وهي مصنوعة من المطاط بقطعة قماش حريرية.يتم استخدام الفتحة الوسطى في الأعلى لتثبيت ساق الصمام.من أجل الملاءمة والتثبيت والختم، يمكن تجهيز الجزء العلوي والسفلي بمغير حافة من النوع 0، أو الجزء السفلي المحيط بفتحة تثبيت.
يتم استخدام الحجاب الحاجز المطاطي بشكل أساسي في مشغل الفيلم الهوائي، والذي يمكنه تحويل إشارة التحكم (DC4～20mA أو 1-5V) بواسطة وحدة التحكم إلى الإزاحة الخطية لساق الصمام من خلال محدد موضع الصمام الكهربائي (الذكي) والهوائي. مشغل الفيلم.أو ملحقات الإزاحة الزاويّة لعمود الصمام.
| مواد المنتج | نبر،نر، الخ. |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| خدمة الحياة | ≥1000000 مرة |
| سيناريو الاستخدام | منظم ضغط الغاز |
مقدمة الحجاب الحاجز المطاطي لمحرك فرامل الهواء:
في تصميم بعض منظمات الضغط المتوسطة والمنخفضة، من أجل حل مشكلة قرص صمام تنظيم الضغط غير المتوازن وتحسين أداء منظم الضغط، غالبًا ما يتم استخدام طريقة تثبيت الحجاب الحاجز المتوازن.عند تركيب حاجز موازنة، يمكن زيادة الضغط التفاضلي بين ضغط المدخل وضغط مخرج المنظم.في صناعة المنظم، يطلق عليه من حيث الاستخدام غشاء التوازن، ويسمى الحجاب الحاجز المتداول في صناعة المطاط والأدوات والآلات وغيرها من الصناعات.

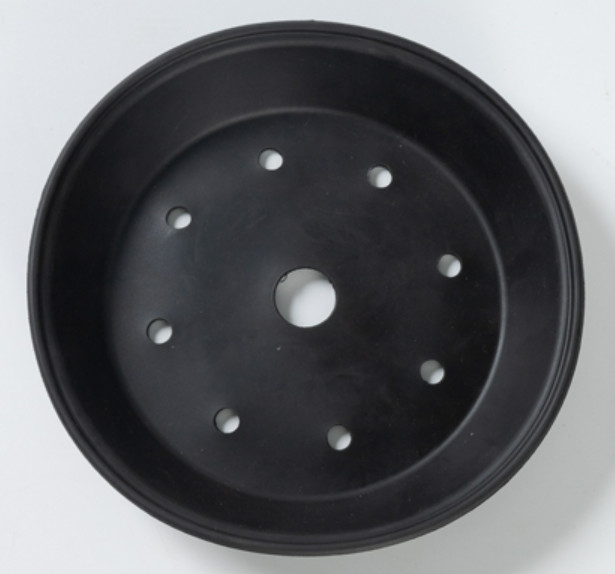

الحجاب الحاجز المتداول على شكل قبعة عالية في الحالة الحرة.وهي مصنوعة من المطاط بقطعة قماش حريرية.يتم استخدام الفتحة الوسطى العلوية لتثبيت ساق الصمام.من أجل التثبيت والإصلاح والختم، يمكن أن يكون للجزء العلوي والسفلي حواف على شكل حرف O.أو على شكل فتحات تثبيت حول الحافة السفلية.
مواصفات الغشاء المطاطي لمشغل فرامل الهواء:
| الحجاب الحاجز المتداول | نموذج |
القطر الخارجي (مم) |
القطر الداخلي (مم) |
قطر القاعدة (مم) | الارتفاع (مم) | سمك (مم) | ضغط |
| جي إم إيه-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| جي إم إيه-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| جي إم إيه-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| جي إم إيه-21 إس | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| جي إم إيه-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| جي إم إيه-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| جي إم إيه-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| جي إم إيه-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| جي إم إيه-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| جي إم إيه-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| جي إم إيه-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| جي إم إيه-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| جي إم إيه-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| جي إم إيه-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| جي إم إيه-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
