Spincraft أنظمة الطاقة الحجاب الحاجز ختم الضغط الجوي منظم الوقود صمام الحجاب الحاجز المطاطي
منظم الوقود صمام الحجاب الحاجز المطاطي نظرة عامة على المنتج:

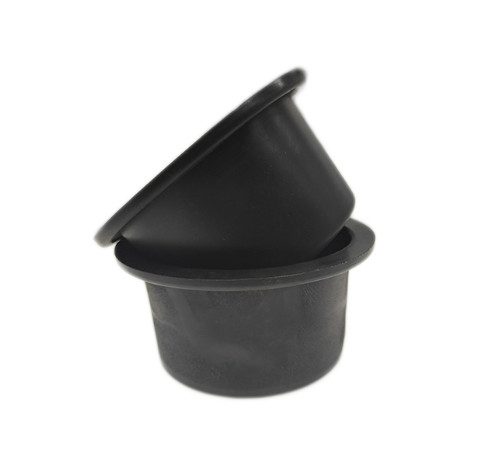

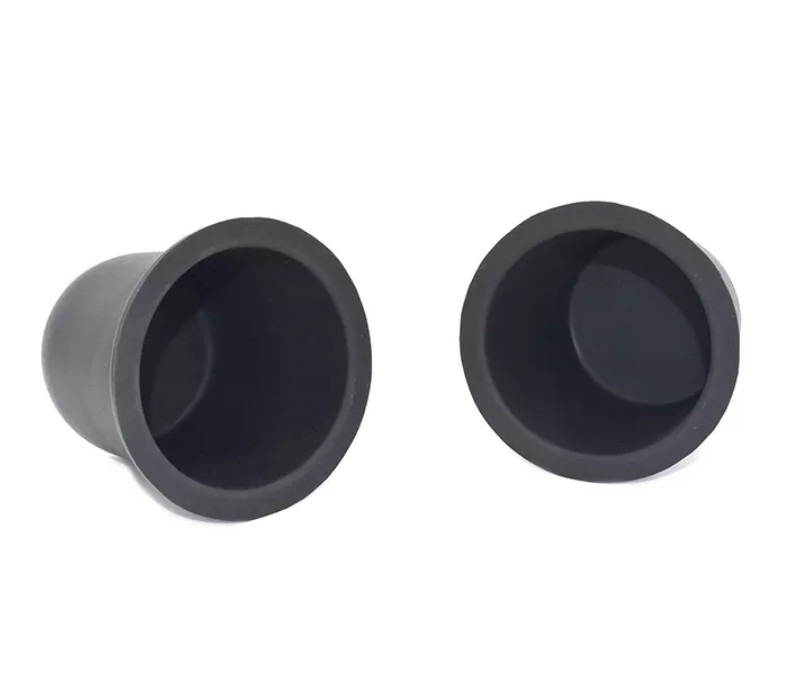

يتشكل الحجاب الحاجز المتدحرج على شكل قبعة عالية في الحالة الحرة.وهي مصنوعة من المطاط بقطعة قماش حريرية.يتم استخدام الفتحة الوسطى في الأعلى لتثبيت ساق الصمام.من أجل الملاءمة والتثبيت والختم، يمكن تجهيز الجزء العلوي والسفلي بمغير حافة من النوع 0، أو الجزء السفلي المحيط بفتحة تثبيت.
بالمقارنة مع الحجاب الحاجز المطاطي المموج المستخدم في تنظيم الصمامات، فإن الحجاب الحاجز المتداول لديه مقاومة أعلى للضغط.يتم دعم كل حمل الضغط للحجاب الحاجز المتداول تقريبًا بواسطة المكبس، ويتم دعم جزء صغير فقط من ضغط السائل أو ضغط الغاز بواسطة المنطقة الضيقة للحجاب الحاجز، لذلك يمكن للحجاب الحاجز المتداول الحصول على قدرة تحمل ضغط أكبر ودفع أعلى .
| مواد المنتج | نبر،نر، الخ. |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| خدمة الحياة | ≥1000000 مرة |
| سيناريو الاستخدام | منظم ضغط الغاز |
منظم الوقود صمام الحجاب الحاجز المطاطي مقدمة:
في تصميم بعض منظمات الضغط المتوسطة والمنخفضة، من أجل حل مشكلة قرص صمام تنظيم الضغط غير المتوازن وتحسين أداء منظم الضغط، غالبًا ما يتم استخدام طريقة تثبيت الحجاب الحاجز المتوازن.عند تركيب حاجز موازنة، يمكن زيادة الضغط التفاضلي بين ضغط المدخل وضغط مخرج المنظم.في صناعة المنظم، يطلق عليه من حيث الاستخدام غشاء التوازن، ويسمى الحجاب الحاجز المتداول في صناعة المطاط والأدوات والآلات وغيرها من الصناعات.
تفاصيل المواد صمام منظم الوقود الحجاب الحاجز المطاطي:
في الوقت الحاضر، المواد الشائعة للحجاب الحاجز المتداول هي: المطاط الطبيعي (NR)، مطاط النتريل بوتادين (NBR)، أداء المادتين يمكن أن يلبي احتياجات معظم البيئات الصناعية.في البيئات الصناعية الخاصة (مقاومة درجات الحرارة العالية، مقاومة الأحماض والقلويات) يمكن استخدام EPDM، مطاط الفلور (FKM)، مطاط النيوبرين (CR) للإنتاج، ولكن التكلفة مرتفعة نسبيًا.
مواصفات الحجاب الحاجز المطاطي صمام منظم الوقود:
| الحجاب الحاجز المتداول | نموذج |
القطر الخارجي (مم) |
القطر الداخلي (مم) |
قطر القاعدة (مم) | الارتفاع (مم) | سمك (مم) | ضغط |
| جي إم إيه-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| جي إم إيه-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| جي إم إيه-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| جي إم إيه-21 إس | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| جي إم إيه-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| جي إم إيه-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| جي إم إيه-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| جي إم إيه-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| جي إم إيه-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| جي إم إيه-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| جي إم إيه-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| جي إم إيه-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| جي إم إيه-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| جي إم إيه-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| جي إم إيه-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
خدمتنا:
1. التعبئة والتغليف هي التعبئة محايدة أو التعبئة المخصصة.
2. سوف نقوم بالرد عليك في غضون 24 ساعة.
3. سوف نقدم لك أيضا خدمة جيدة بعد البيع.
4. ورحب أوامر تصنيع المعدات الأصلية أو أوديإم.
5. أوامر المحاكمة مقبولة.
6. جودة عالية وسعر المصنع.
7. ضمان الجودة بنسبة 100%.
