وقف صمام عزل صمام NBR NR EPDM FKM CR هوائي قطع صمام المطاط الحجاب الحاجز
قطع الحجاب الحاجز صمام المطاطمقدمة:

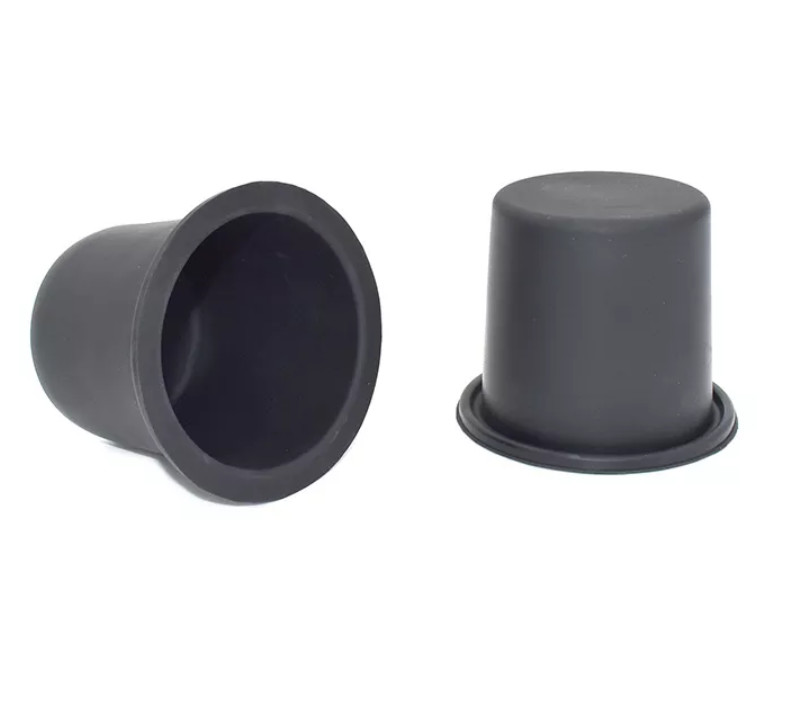

يتشكل الحجاب الحاجز المتدحرج مثل القبعة العلوية في الحالة الحرة.وهي مصنوعة من المطاط بقطعة قماش حريرية.يتم استخدام الفتحة الوسطى في الأعلى لتركيب ساق الصمام.من أجل الملاءمة والتثبيت والختم ، يمكن تجهيز الجزء العلوي والسفلي بمبدل حافة من النوع 0 ، أو الجزء السفلي المحيط بفتحة تثبيت.
في تصميم بعض منظمات الضغط المتوسط والمنخفض ، من أجل حل مشكلة قرص منظم الضغط غير المتوازن وتحسين أداء المنظم ، غالبًا ما يتم استخدام طريقة تركيب الحجاب الحاجز المتوازن.يزيد تثبيت الحجاب الحاجز المتوازن من الضغط التفاضلي بين ضغوط مدخل ومخرج المنظم.في صناعة منظم الجهد ، يطلق عليه الحجاب الحاجز المتوازن من حيث الاستخدام ، ويسمى الحجاب الحاجز المتداول في المطاط والأجهزة والآلات والصناعات الأخرى.
قطع الحجاب الحاجز صمام المطاطتفاصيل المواد:
في الوقت الحاضر ، المواد الشائعة المستخدمة في درفلة الحجاب الحاجز هي: المطاط الطبيعي (NR) ، مطاط النتريل بوتادين (NBR) ، يمكن أن يلبي أداء المادتين احتياجات معظم البيئات الصناعية.في البيئات الصناعية الخاصة (مقاومة درجات الحرارة العالية ، مقاومة الأحماض والقلويات) يمكن استخدام EPDM ، مطاط الفلور (FKM) ، مطاط النيوبرين (CR) للإنتاج ، لكن التكلفة مرتفعة نسبيًا.
قطع الحجاب الحاجز صمام المطاطتحديد:
| المتداول الحجاب الحاجز | نموذج |
القطر الخارجي (مم) |
القطر الداخلي (مم) |
قطر القاعدة (مم) | الارتفاع (مم) | سمك (مم) | ضغط |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1 ميجا باسكال | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1 ميجا باسكال | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1 ميجا باسكال | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1 ميجا باسكال | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1 ميجا باسكال | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1 ميجا باسكال | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1 ميجا باسكال | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1 ميجا باسكال | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1 ميجا باسكال | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1 ميجا باسكال | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1 ميجا باسكال | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1 ميجا باسكال | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1 ميجا باسكال | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1 ميجا باسكال | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1 ميجا باسكال | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1 ميجا باسكال | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1 ميجا باسكال |
خدمتنا:
1. التعبئة والتغليف هي التعبئة المحايدة أو التعبئة المخصصة.
2. سوف نقوم بالرد عليك في غضون 24 ساعة.
3. سوف نقدم لك أيضا خدمة جيدة بعد البيع.
4. ورحب أوامر تصنيع المعدات الأصلية أو أوديإم.
5. أوامر المحاكمة مقبولة.
6. جودة عالية وسعر المصنع.
7. 100٪ ضمان الجودة.
