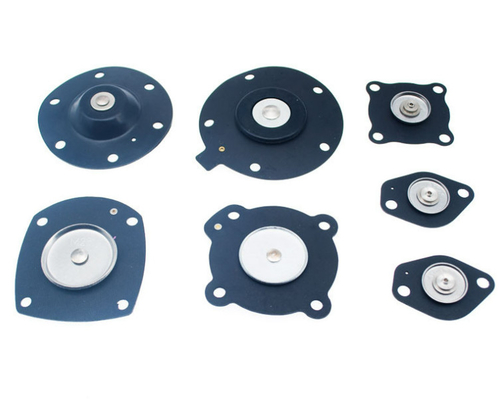

تركيب مخصص لتنظيم ضغط الغاز EPDM CR FKM صمام الحجاب الحاجز المتداول الحجاب الحاجز المطاطي
EPDM CR FKM الحجاب الحاجز المتداولمقدمة:
الحجاب الحاجز المتداول على شكل قبعة عالية في الحالة الحرة.الحجاب الحاجز المتداول CR مصنوع من المطاط بقطعة قماش حريرية.يتم استخدام الفتحة الوسطى العلوية لتثبيت ساق الصمام.من أجل التثبيت والإصلاح والختم، يمكن أن يكون للجزء العلوي والسفلي حواف على شكل حرف O.أو على شكل فتحات تثبيت حول الحافة السفلية.
(1) يجب ألا تكون هناك حواف وزوايا مستقيمة في زوايا الحجاب الحاجز، ويجب عمل أقواس لتجنب الكسر السهل بعد الطي وفقدان الغراء أثناء الفلكنة.يجب أيضًا ملء تقاطع الجدار الداخلي للكم والوجه النهائي بزوايا قوسية لتجنب الزوايا الحادة.قطعة.
(2) مادة الحجاب الحاجز: يستخدم مطاط النتريل للغاز الطبيعي وغاز البترول المسال، ويستخدم مطاط الكلوروهدرين للغاز.
(3) توجد طبقة داخلية من قماش البوليستر المرن في الحجاب الحاجز.راقب بعناية الأسطح الداخلية والخارجية للحجاب الحاجز.يمكن لأحد الجانبين رؤية نمط القماش الشبكي بشكل غامض، والجانب الآخر ذو سطح أملس.يجب أن يكون السطح الأملس هو سطح ضغط الغاز.لذلك، بالنسبة للحجاب الحاجز المثبت في الاتجاه الأمامي، يكون السطح الأملس على السطح الداخلي للحجاب الحاجز، ويكون السطح الأملس للحجاب الحاجز المثبت في الاتجاه العكسي على السطح الخارجي، والذي يمكن أن يتجنب التسرب ويحسن قوة الضغط. من الحجاب الحاجز.
EPDM CR FKM الحجاب الحاجز المتداولتفاصيل المواد:
في الوقت الحاضر، المواد الشائعة للحجاب الحاجز المتداول هي: المطاط الطبيعي (NR)، مطاط النتريل بوتادين (NBR)، أداء المادتين يمكن أن يلبي احتياجات معظم البيئات الصناعية.في البيئات الصناعية الخاصة (مقاومة درجات الحرارة العالية، مقاومة الأحماض والقلويات) يمكن استخدام EPDM، مطاط الفلور (FKM)، مطاط النيوبرين (CR) للإنتاج، ولكن التكلفة مرتفعة نسبيًا.
(1) مادة الحجاب الحاجز: يمكن اختيار مطاط النتريل للغاز الطبيعي وغاز البترول المسال، ويمكن استخدام مطاط الكلوروهدرين للغاز.
(2) توجد طبقة داخلية من قماش البوليستر المرن داخل الحجاب الحاجز.راقب بعناية الأسطح الداخلية والخارجية للحجاب الحاجز.يمكن لأحد الجانبين رؤية نسيج القماش الشبكي بشكل غامض، والجانب الآخر أملس.يجب أن يكون الجانب الأملس هو سطح الضغط للغاز.لذلك، بالنسبة للحجاب الحاجز المثبت في الاتجاه الأمامي، يكون السطح الأملس على السطح الداخلي للحجاب الحاجز، ويكون السطح الأملس للحجاب الحاجز المثبت في الاتجاه العكسي على السطح الخارجي، والذي يمكن أن يتجنب التسرب ويحسن قوة الضغط. من الحجاب الحاجز.
| مواد المنتج | نبر، ن.ر |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| خدمة الحياة | ≥1000000 مرة |
| سيناريو الاستخدام | منظم ضغط الغاز |
EPDM CR FKM الحجاب الحاجز المتداولالمواصفات:
| الحجاب الحاجز المتداول | نموذج |
القطر الخارجي (مم) |
القطر الداخلي (مم) |
قطر القاعدة (مم) | الارتفاع (مم) | سمك (مم) | ضغط |
| جي إم إيه-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| جي إم إيه-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| جي إم إيه-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| جي إم إيه-21 إس | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| جي إم إيه-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| جي إم إيه-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| جي إم إيه-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| جي إم إيه-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| جي إم إيه-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| جي إم إيه-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| جي إم إيه-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| جي إم إيه-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| جي إم إيه-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| جي إم إيه-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| جي إم إيه-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
