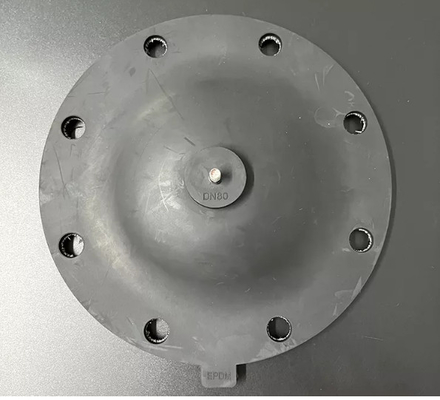

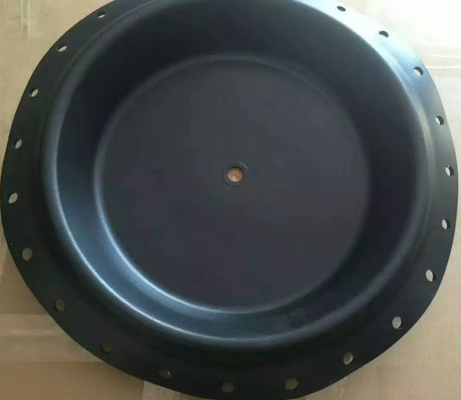

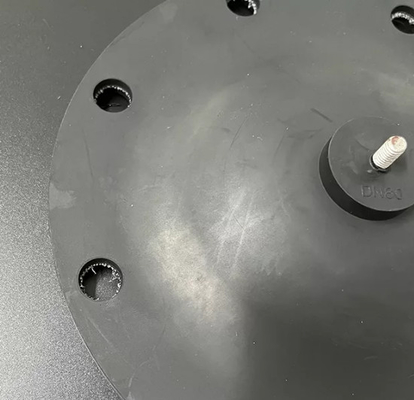

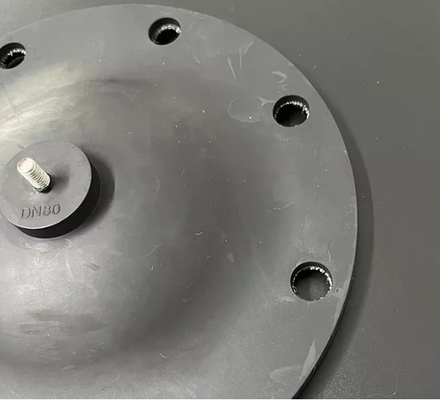

CR FR صمام هوائي الحجاب الحاجز مع القماش كليب صمام المطاط مغلفة الحجاب الحاجز QBY-K40
تفاصيل سريعة:
| مواد المنتج | نبر، ن.ر |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| خدمة الحياة | ≥1000000 مرة |
| سيناريو الاستخدام | اسطوانة ميكانيكية صناعية |
الأسباب الرئيسية لفشل بكرة صمام التحكم الهوائي هي:
(1) خاتم الختم قديم.نظرًا لجودة الصمام، فإن حلقة الختم قديمة جدًا، مما يؤدي إلى اختراق مقعد الصمام (القلب) لصمام التحكم في الحجاب الحاجز الهوائي بسهولة بواسطة الوسيط.
(2) يتم ربط بقع القطران وحجبها.نظرًا لأن الغاز يحتوي على شوائب مثل القطران والماء، فمن السهل ربطه وتراكمه على الجدار الداخلي للأنبوب، ورقاقة الصمام عبارة عن فحم الكوك والقشور، مما يجعل صمام التحكم في الغشاء الهوائي غير قادر على العمل.
حل مشكلة سهولة تمزق الحجاب الحاجز لصمام التحكم الهوائي:
(3) التأكد من أن مصدر الغاز بالجهاز نظيف وجاف.
(4) استبدل صمام تخفيض ضغط فلتر الهواء.
(5) اضبط ضغط مصدر الهواء على 140 كيلو باسكال ± 5 كيلو باسكال.
مقدمة:
يشار ببساطة إلى أغشية ضبط الصمام الهوائي باسم "أغشية الصمام الهوائي".عادة ما تكون أغشية الصمامات الهوائية على شكل فراشة، مع سحب جدرانها الجانبية تدريجيًا من الأسطوانة إلى المكبس.ويمكن تصميمها كطبقة مزدوجة لتحمل الضغط في كلا الاتجاهين.نظرًا لالتفافه الواسع وجدرانه الجانبية المدببة، فإن قدرته على تحمل الضغوط العالية محدودة.سوف يتغير الضغط الفعال أيضًا أثناء العملية متوسطة المدى.
يتم تشكيل كل من المكبس والشفة الخاصة بحاجز الصمام الهوائي في نفس الأرض.وميزة هذا النوع من الحجاب الحاجز هو أنه ليست هناك حاجة للدوران يدويًا، مما يقلل بشكل كبير من وقت التجميع.وهذا مهم بشكل خاص في التطبيقات ذات الحجم الكبير.الجانب السلبي لهذا النموذج هو أنه بسبب التأرجح المصبوب، يجب أن يأخذ إعادة التصميم في الاعتبار الصلابة المرنة المدمجة، بالإضافة إلى نسبة حد السكتة الدماغية.لزيادة هذه النسبة، قم بتصميم حاجز ما قبل الالتواء للإزاحة.في هذا الشكل، يتم صب تاج المكبس والشفة لمواجهة بعضهما البعض، مما يؤدي إلى نقل قدرة الشوط الإضافية إلى تلك الموجودة في التأرجح.يتيح ذلك للحجاب الحاجز أن يتمتع بقدرة شوط أطول مع الحفاظ على سهولة التجميع.
| غرض |
منطقة التشغيل |
مقاس | |||||||||||
| أ | ب | ج | د | ح | ح | ت | ر1 | R2 | ر3 | φ1 | φ2 | ||
| زملب-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| زملب-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| زملب-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| زملب-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| زملب-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | غير مسامية | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | غير مسامية | غير مسامية | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| زملب-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| زملب-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| زملب-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| زملب-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| زماب-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| زماب-1أ | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| زماب-1ب | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| زماب-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| زماب-3أ | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| زماب-3ب | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| زماب-4أ | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| زماب-4ب | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| زماب-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| زماب-6أ | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| زماب-6ب | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| زماب-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| زماب-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| زماب-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| زماب-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| ها-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| ها-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45 درجة | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45 درجة | 4 | φ8.5 | ||
