تنظيم الحجاب الحاجز صمام هوائي كم مزدوج صمام الحجاب الحاجز
خطوات تركيب غشاء الصمام الهوائي هي كما يلي:
1. ضع الزنبرك على المقعد الزنبركي.
2. قم بتثبيت الحجاب الحاجز.عندما يتم تثبيت الحجاب الحاجز والقلب الصلب، يجب إضافة وسادة تخفيف إلى غطاء المسمار للتأكد من أن الحجاب الحاجز مسطح ومقاوم للهواء.
3. لذلك، يجب وضع الشحم على مسامير التثبيت قبل التجميع، مما يساعد على الصيانة والتشحيم التالي.
4. ضع غطاء الغشاء العلوي، وثبته بزوج من المسامير ذات العروة، ثم قم بربط المسامير ذات العروة بالتساوي وبالتناوب لإكمال الضبط الأولي للزنبرك.
5. أحكم ربط صامولة الانفجار الثابتة على غطاء الغشاء، ولا تقم بربط المسمار ذو العروة.
6. قم بتثبيت الأجزاء المتصلة، وقم بتوصيل خط الإمداد بغطاء الغشاء العلوي.
7. بعد الانتهاء من الخطوات المذكورة أعلاه، قم بتطبيق الطرق التالية للتحقق:
1) من خلال خط إمداد الهواء، يتم تمرير غرفة الهواء الغشائية إلى ضغط إمداد الهواء بمقدار 500KP، واستخدام الماء والصابون للتحقق مما إذا كان هناك تسرب للهواء حول الغشاء.
2) تحقق مما إذا كان التنفيذ مرنًا ضمن نطاق الشوط الكامل (بالإشارة إلى المشغل نفسه).
مقدمة:

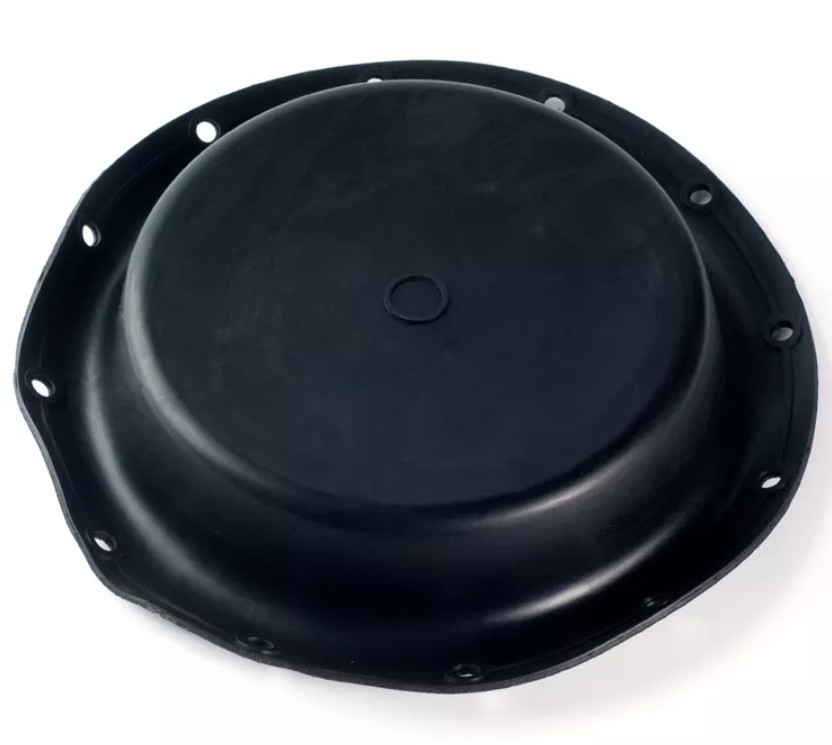

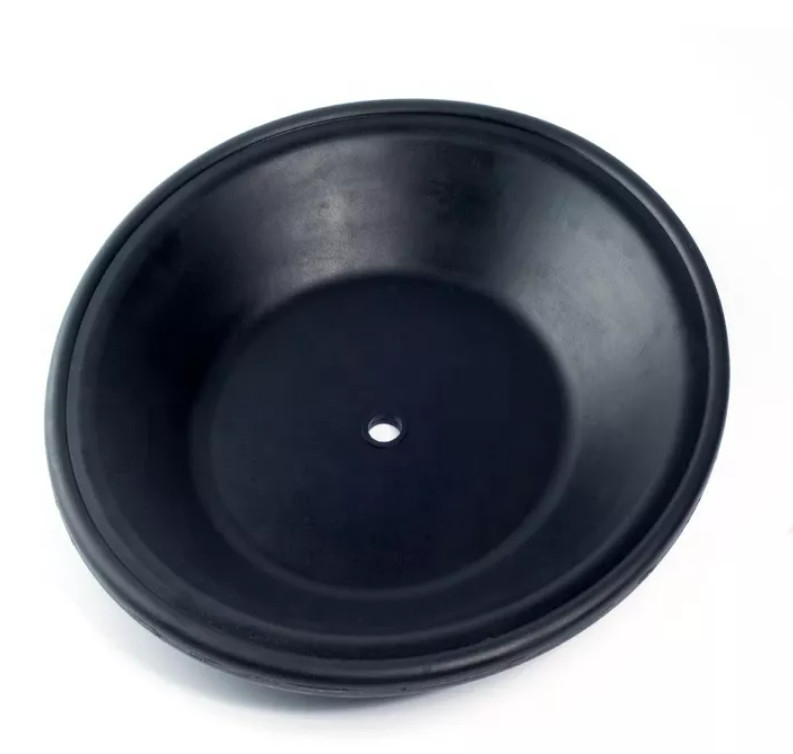

يشار ببساطة إلى أغشية ضبط الصمام الهوائي باسم "أغشية الصمام الهوائي".عادة ما تكون أغشية الصمامات الهوائية على شكل فراشة، مع سحب جدرانها الجانبية تدريجيًا من الأسطوانة إلى المكبس.ويمكن تصميمها كطبقة مزدوجة لتحمل الضغط في كلا الاتجاهين.نظرًا لالتفافه الواسع وجدرانه الجانبية المدببة، فإن قدرته على تحمل الضغوط العالية محدودة.سوف يتغير الضغط الفعال أيضًا أثناء العملية متوسطة المدى.
يتم تشكيل كل من المكبس والشفة الخاصة بحاجز الصمام الهوائي في نفس المكان.وميزة هذا النوع من الحجاب الحاجز هو أنه ليست هناك حاجة للدوران يدويًا، مما يقلل بشكل كبير من وقت التجميع.وهذا مهم بشكل خاص في التطبيقات ذات الحجم الكبير.الجانب السلبي لهذا النموذج هو أنه بسبب التأرجح المصبوب، يجب أن يأخذ إعادة التصميم في الاعتبار الصلابة المرنة المدمجة، بالإضافة إلى نسبة حد السكتة الدماغية.ولزيادة هذه النسبة، يمكن تصميم حاجز ما قبل الالتفاف للإزاحة.في هذا الشكل، يتم صب تاج المكبس والشفة لمواجهة بعضهما البعض، مما ينقل سعة الشوط الإضافية إلى جانب واحد من الأرجوحة.يتيح ذلك للحجاب الحاجز أن يتمتع بقدرة شوط أطول مع الحفاظ على سهولة التجميع.
تفاصيل سريعة:
| مواد المنتج | نبر، ن.ر |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| خدمة الحياة | ≥1000000 مرة |
| سيناريو الاستخدام | اسطوانة ميكانيكية صناعية |
| غرض |
منطقة التشغيل |
مقاس | |||||||||||
| أ | ب | ج | د | ح | ح | ت | ر1 | R2 | ر3 | φ1 | φ2 | ||
| زملب-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| زملب-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| زملب-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| زملب-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| زملب-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | غير مسامية | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | غير مسامية | غير مسامية | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| زملب-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| زملب-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| زملب-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| زملب-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| زماب-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| زماب-1أ | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| زماب-1ب | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| زماب-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| زماب-3أ | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| زماب-3ب | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| زماب-4أ | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| زماب-4ب | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| زماب-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| زماب-6أ | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| زماب-6ب | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| زماب-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| زماب-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| زماب-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| زماب-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| ها-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| ها-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45 درجة | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45 درجة | 4 | φ8.5 | ||
