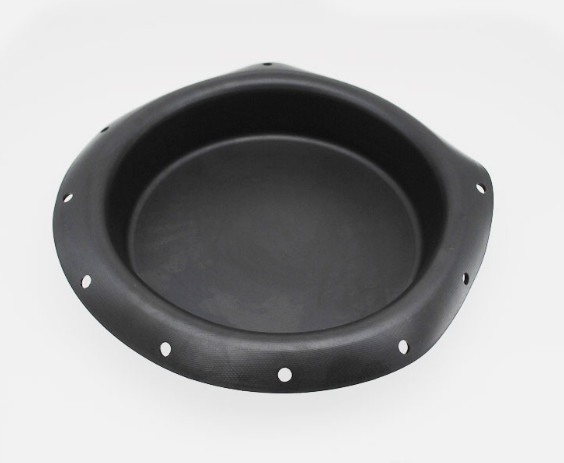

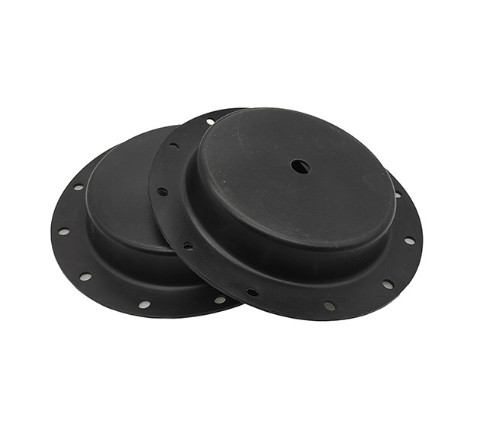

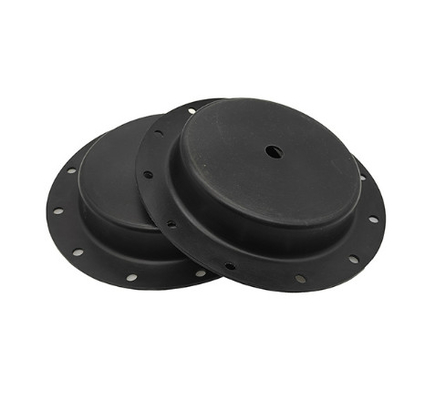

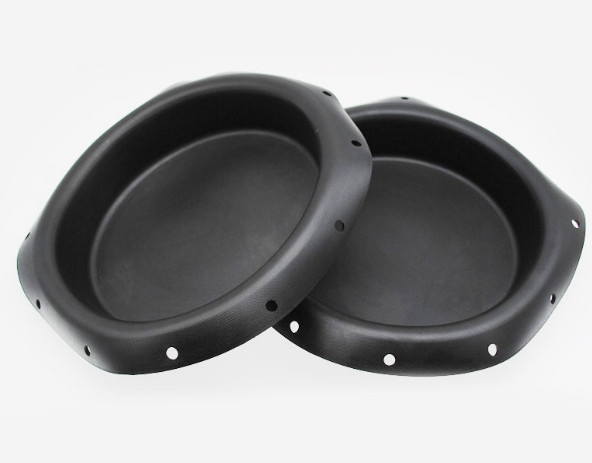

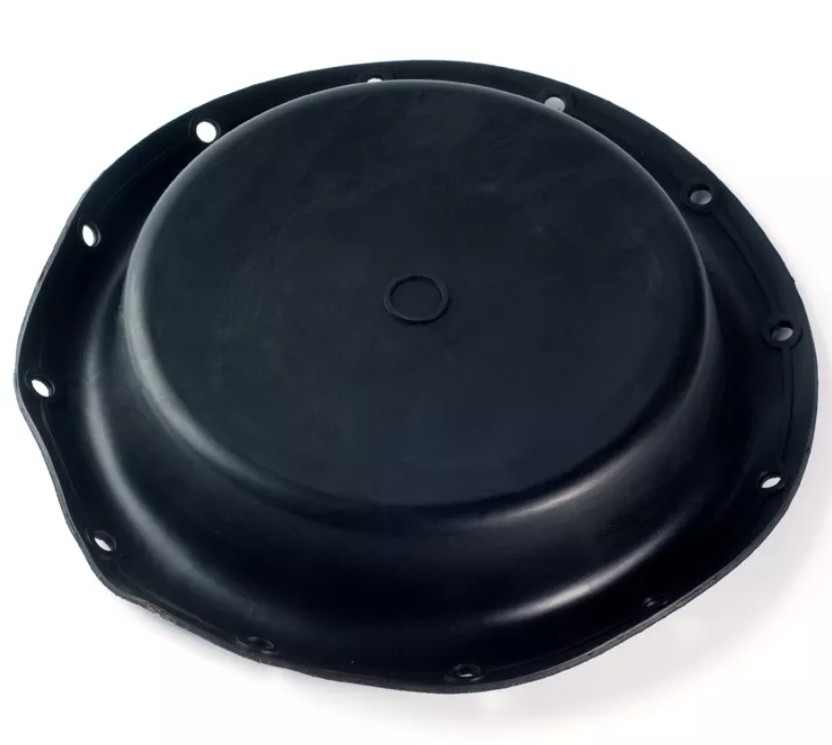

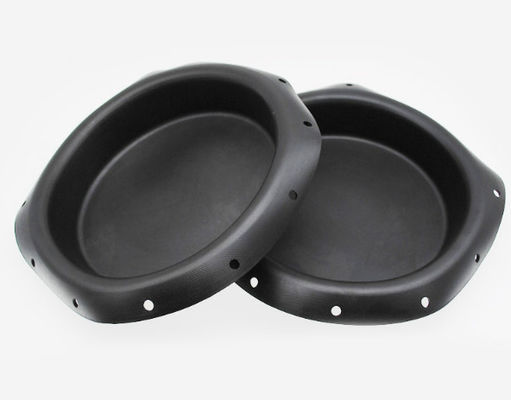

أسود مخصص مضخة هوائية الحجاب الحاجز مدخل المياه الملف اللولبي صمام الحجاب الحاجز
مقدمة:
يشار ببساطة إلى أغشية تعديل الصمام الهوائي باسم "أغشية الصمام الهوائي".عادة ما تكون أغشية الصمام الهوائي على شكل فراشة ، مع سحب جدرانها الجانبية تدريجياً من الأسطوانة إلى المكبس.يمكن تصميمه كطبقة مزدوجة لتحمل الضغط في كلا الاتجاهين.نظرًا للالتفاف الواسع والجدران الجانبية المستدقة ، فإن قدرتها على تحمل الضغوط العالية محدودة.سيتغير الضغط الفعال أيضًا أثناء عملية المدى المتوسط.
يتم تشكيل كل من المكبس وشفة الحجاب الحاجز للصمام الهوائي في نفس المكان.ميزة هذا النوع من الحجاب الحاجز هي أنه لا توجد حاجة للتدوير يدويًا ، مما يقلل بشكل كبير من وقت التجميع.هذا مهم بشكل خاص في التطبيقات ذات الحجم الكبير.الجانب السلبي لهذا النموذج هو أنه نظرًا للتأرجح المصبوب ، يجب أن تأخذ إعادة التصميم في الاعتبار الصلابة المرنة المدمجة ، بالإضافة إلى نسبة حد السكتة الدماغية.لزيادة هذه النسبة ، يمكن تصميم غشاء قبل الالتواء للإزاحة.في هذا الشكل ، يتم صب تاج المكبس والشفة لمقاومة بعضهما البعض ، مما يؤدي إلى نقل سعة الشوط الإضافية إلى جانب واحد من التأرجح.وهذا يسمح للحجاب الحاجز بالحصول على قدرة شوط أطول مع الحفاظ على سهولة التجميع.
يعد الحجاب الحاجز لصمام التحكم الهوائي مكونًا رئيسيًا في صمام التحكم الهوائي.في الآونة الأخيرة ، رد العديد من مستخدمي الإنترنت بأن سبب الضرر الذي لحق بغشاء صمام التحكم الهوائي غير معروف.هنا مقدمة:
الأسباب الرئيسية لتمزق الحجاب الحاجز لصمام التحكم الهوائي هي:
تفاصيل سريعة:
| مواد المنتج | NBR ، NR |
| درجة حرارة التشغيل | -20 ℃ ~ 80 ℃ |
| خدمة الحياة | ≥1000000 مرة |
| سيناريو الاستخدام | اسطوانة ميكانيكية صناعية |
تحديد:
| غرض |
منطقة التشغيل |
مقاس | |||||||||||
| أ | ب | ج | د | ح | ح | تي | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8 × φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8 × φ7 | 8 × φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8 × φ7 | 8 × φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10 × φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8 × φ9 | / |
| XKK-1 | 230 | غير مسامية | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | غير مسامية | غير مسامية | |
| XHD-1 | 255 | 225 | 140 | 120 | 7 ... | 16 | 2 | 3 | 17 | 14 | 12 × φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12 × φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12 × φ6 | 12 × φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12 × φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14 × φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18 × φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8 × φ9 | 8 × φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8 × φ9 | 8 × φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12 × φ9 | 12 × φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12 × φ9 | 12 × φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12 × φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12 × φ9 | 12 × φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16 × φ9 | 16 × φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16 × φ11 | 16 × φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16 × φ11 | 16 × φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16 × φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20 × φ11 | 20 × φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20 × φ11 | 20 × φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24 × φ12 | 24 × φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12 × φ9— | 12 × φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12 × φ⁹ | 12 × φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12 × φ9 | 12 × φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12 × φ9 | 12 × φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16 × φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18 × φ11 | 18 × φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10 × φ9 | 10 × φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16 × φ9 | 16 × φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6 × φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6 × φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8 × φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12 × φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45 درجة | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45 درجة | 4 | φ8.5 | ||
