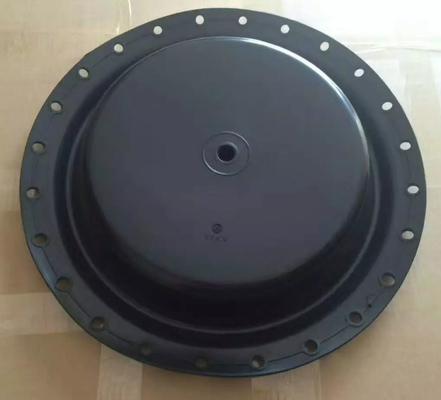

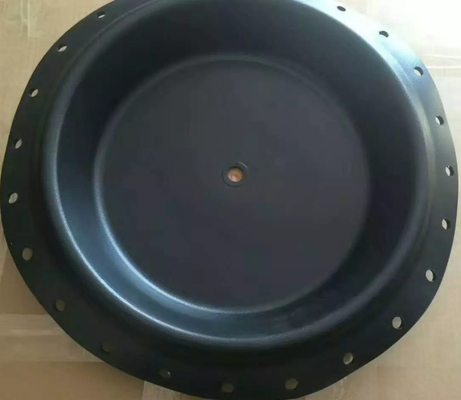

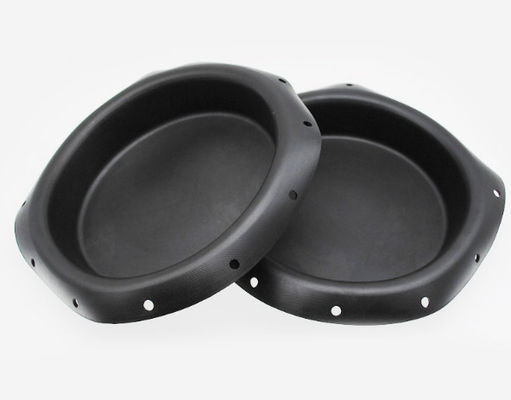

نبض صمام تركيب فرامل الهواء الحجاب الحاجز المطاط NBR NR CR FR مادة OEM ODM
يعد الحجاب الحاجز لصمام التحكم الهوائي مكونًا رئيسيًا في صمام التحكم الهوائي.
في الآونة الأخيرة ، رد العديد من مستخدمي الإنترنت بأن سبب الضرر الذي لحق بغشاء صمام التحكم الهوائي غير معروف.هنا مقدمة:
الأسباب الرئيسية لتمزق الحجاب الحاجز لصمام التحكم الهوائي هي:
(1) يوجد الكثير من الرطوبة في مصدر الهواء.بسبب انسداد مكبر الصوت بسبب الرطوبة والزيت والغبار وما إلى ذلك في مصدر الهواء ، لا يمكن أن يعمل جهاز ضبط موضع صمام التحكم في الغشاء الهوائي بشكل طبيعي ، مما يؤدي إلى تمزق الحجاب الحاجز.
(2) ضغط مصدر الهواء مرتفع.نظرًا لمشكلة جودة صمام تخفيض ضغط مرشح الهواء ، لا يمكن تحقيق وظيفة تنظيم الضغط ، ولا يمكن التحكم في ضغط مصدر الهواء عند 140KPa ± 5KPa ، مما يجعل ضغط مصدر الهواء كبيرًا جدًا ويسبب تأثيرًا على الحجاب الحاجز صمام تنظيم الفيلم الهوائي.
تفاصيل سريعة:
| مواد المنتج | NBR ، NR |
| درجة حرارة التشغيل | -20 ℃ ~ 80 ℃ |
| خدمة الحياة | ≥1000000 مرة |
| سيناريو الاستخدام | اسطوانة ميكانيكية صناعية |
الأسباب الرئيسية لفشل بكرة صمام التحكم الهوائي هي:
(1) حلقة الختم تتقدم في العمر.نظرًا لجودة الصمام ، فإن حلقة الختم قديمة جدًا ، مما يؤدي إلى اختراق مقعد الصمام (قلب) صمام التحكم في الحجاب الحاجز الهوائي بسهولة بواسطة الوسيط.
(2) بقع القطران ملتصقة ومسدودة.نظرًا لأن الغاز يحتوي على شوائب مثل القطران والماء ، فمن السهل الارتباط والتراكم على الجدار الداخلي للأنبوب ، ورقاقة الصمام عبارة عن فحم الكوك والحجم ، مما يجعل صمام التحكم في الغشاء الهوائي غير قادر على العمل.
حل مشكلة التمزق السهل للحجاب الحاجز لصمام التحكم الهوائي:
(3) تأكد من أن مصدر الغاز للجهاز نظيف وجاف.
(4) استبدال صمام تخفيض ضغط مرشح الهواء.
(5) اضبط ضغط مصدر الهواء إلى 140KPa ± 5KPa.

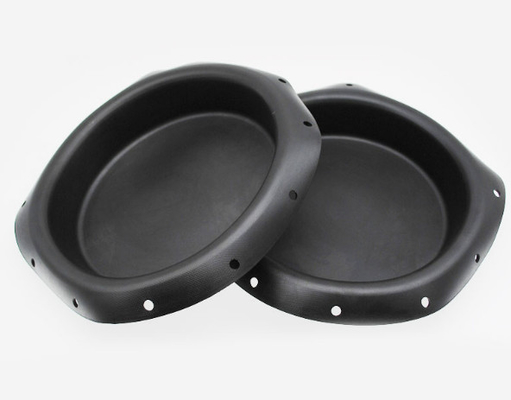

يشار ببساطة إلى أغشية تعديل الصمام الهوائي باسم "أغشية الصمام الهوائي".عادة ما تكون أغشية الصمام الهوائي على شكل فراشة ، مع سحب جدرانها الجانبية تدريجياً من الأسطوانة إلى المكبس.يمكن تصميمه كطبقة مزدوجة لتحمل الضغط في كلا الاتجاهين.نظرًا للالتفاف الواسع والجدران الجانبية المستدقة ، فإن قدرتها على تحمل الضغوط العالية محدودة.سيتغير الضغط الفعال أيضًا أثناء عملية المدى المتوسط.

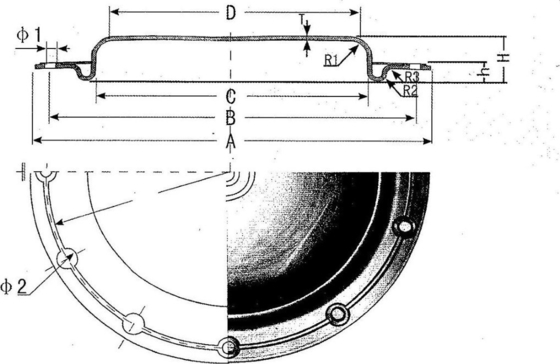

تحديد:
| غرض |
منطقة التشغيل |
مقاس | |||||||||||
| أ | ب | ج | د | ح | ح | تي | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8 × φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8 × φ7 | 8 × φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8 × φ7 | 8 × φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10 × φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8 × φ9 | / |
| XKK-1 | 230 | غير مسامية | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | غير مسامية | غير مسامية | |
| XHD-1 | 255 | 225 | 140 | 120 | 7 ... | 16 | 2 | 3 | 17 | 14 | 12 × φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12 × φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12 × φ6 | 12 × φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12 × φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14 × φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18 × φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8 × φ9 | 8 × φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8 × φ9 | 8 × φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12 × φ9 | 12 × φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12 × φ9 | 12 × φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12 × φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12 × φ9 | 12 × φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16 × φ9 | 16 × φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16 × φ11 | 16 × φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16 × φ11 | 16 × φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16 × φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20 × φ11 | 20 × φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20 × φ11 | 20 × φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24 × φ12 | 24 × φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12 × φ9— | 12 × φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12 × φ⁹ | 12 × φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12 × φ9 | 12 × φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12 × φ9 | 12 × φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16 × φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18 × φ11 | 18 × φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10 × φ9 | 10 × φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16 × φ9 | 16 × φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6 × φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6 × φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8 × φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12 × φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45 درجة | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45 درجة | 4 | φ8.5 | ||
