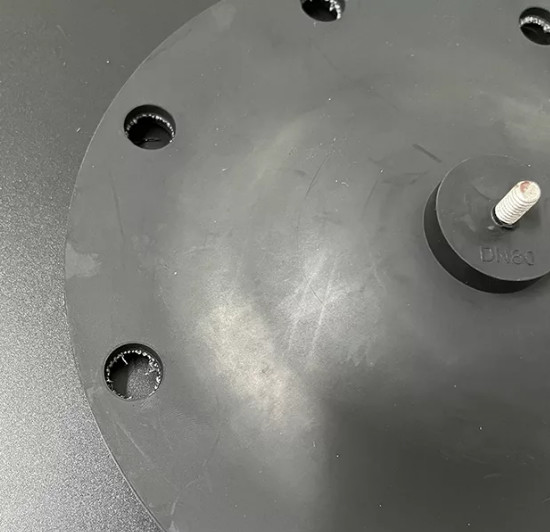

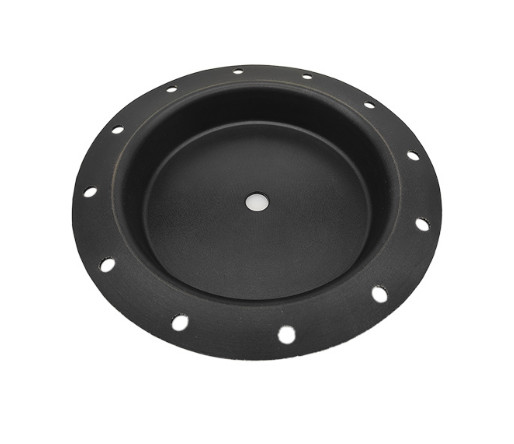

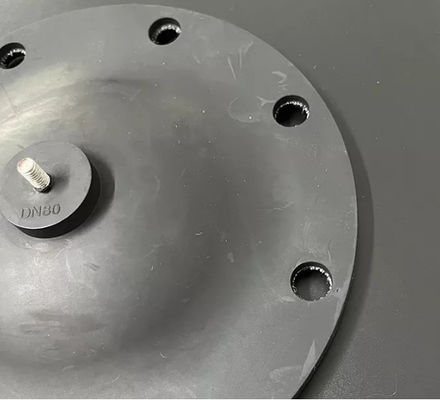

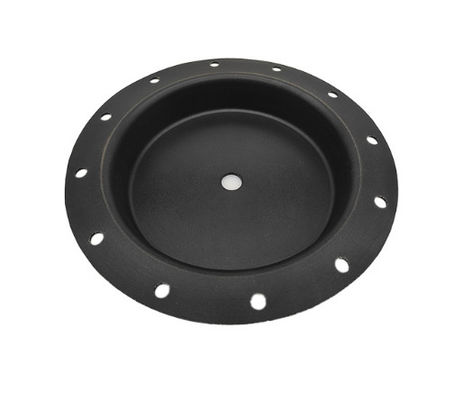

حشية صمام بغشاء هوائي ذاتي التشغيل
لمحات عامة عن المنتج:
يعد الحجاب الحاجز للصمام الهوائي جزءًا مهمًا من المشغل الهوائي.عادة ما تكون على شكل فراشة ، ويمتد جدارها الجانبي من الأسطوانة إلى المكبس.إنه مصمم كطبقة مزدوجة للضغط في كلا الاتجاهين.قدرتها على تحمل الضغوط العالية محدودة بسبب جدارها الجانبي الواسع المحيطي والمقارب.سيتغير الضغط الفعال وفقًا لذلك أثناء السكتة الدماغية.
سمات:لا تحافظ تقنية المعالجة الفريدة واختيار المواد على خصائص المواد فحسب ، بل تضمن بشكل فعال عمر الخدمة.
تفاصيل سريعة:
1. مواد المنتج: NBR ، NR ، CR ، FR
2. درجة حرارة التشغيل: -20 ~ 80 ℃
3. عمر الخدمة: ≥ 1000000 مرة
4. سيناريو الاستخدام: اسطوانة ميكانيكية صناعية
5. ميزات المنتج: ختم قوي ، مقاومة الشيخوخة ، مقاومة التمزق ، مقاومة التآكل ، عمر خدمة طويل ، مرونة جيدة
6. مكان المنشأ: خبي ، الصين
7.اسم المنتج: مضخة الحجاب الحاجز الهوائية ، الحجاب الحاجز للصمام الهوائي ، الحجاب الحاجز الهوائي
| مواد المنتج | NBR ، NR |
| درجة حرارة التشغيل | -20 ℃ ~ 80 ℃ |
| خدمة الحياة | ≥1000000 مرة |
| سيناريو الاستخدام | اسطوانة ميكانيكية صناعية |
معلمات الحجاب الحاجز لصمام التحكم الهوائي:
القطر: 5-1500 مم
المادة: مطاط النتريل ، مطاط طبيعي
مقاومة درجة الحرارة: -35 درجة مئوية إلى 300 درجة مئوية
مقاومة الشد: تتراوح من 0.1 إلى 15 ميجا باسكال
مقدمة:
يعتبر الحجاب الحاجز مكونًا مهمًا لمشغل الغشاء الهوائي ، عندما يكون مصدر الهواء طبيعيًا.إذا لم يتحرك المشغل ، يجب أن تفكر فيما إذا كان الحجاب الحاجز مكسورًا أم لم يتم تثبيته بشكل صحيح.عندما تكون هناك عيوب مثل الزوايا الحادة أو النتوءات على سطح سطح التلامس المعدني ، فسيتم ثقب الحجاب الحاجز ، ويجب ألا يتسرب الحجاب الحاجز ، وقد تم استخدام الحجاب الحاجز لفترة طويلة جدًا ، وستؤثر جودة المواد أيضًا على الاستخدام .قبل التثبيت ، افحص الأجزاء بحثًا عن وجود نتوءات أو تلف أو تشوه أو طلاء مقشر أو غير ذلك من الظواهر غير الطبيعية واستبدلها إذا كانت معيبة.يجب فحص الأجزاء المستبدلة وتأهيلها قبل استخدامها ، ويجب الاحتفاظ بالسجلات.
| غرض |
منطقة التشغيل سم² |
مقاس | |||||||||||
| أ | ب | ج | د | ح | ح | تي | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8 × φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8 × φ7 | 8 × φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8 × φ7 | 8 × φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10 × φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8 × φ9 | / |
| XKK-1 | 230 | 无 孔 | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | غير مسامية | غير مسامية | |
| XHD-1 | 255 | 225 | 140 | 120 | 7 ... | 16 | 2 | 3 | 17 | 14 | 12 × φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12 × φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12 × φ6 | 12 × φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12 × φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14 × φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18 × φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8 × φ9 | 8 × φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8 × φ9 | 8 × φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12 × φ9 | 12 × φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12 × φ9 | 12 × φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12 × φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12 × φ9 | 12 × φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16 × φ9 | 16 × φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16 × φ11 | 16 × φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16 × φ11 | 16 × φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16 × φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20 × φ11 | 20 × φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20 × φ11 | 20 × φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24 × φ12 | 24 × φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12 × φ9— | 12 × φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12 × φ⁹ | 12 × φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12 × φ9 | 12 × φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12 × φ9 | 12 × φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16 × φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18 × φ11 | 18 × φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10 × φ9 | 10 × φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16 × φ9 | 16 × φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6 × φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6 × φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8 × φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12 × φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45 درجة | 3 | يا الدائريφ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45 درجة | 4 | يا الدائريφ8.5 | ||
