القماش المخصص المصنوع من القماش ملفوف بالمطاط الرقائقي المتداول الحجاب الحاجز ختم صمام الحجاب الحاجز المطاطي
غشاء متدحرج من المطاط الرقائقي ملفوف بالقماشنظرة عامة على المنتج:

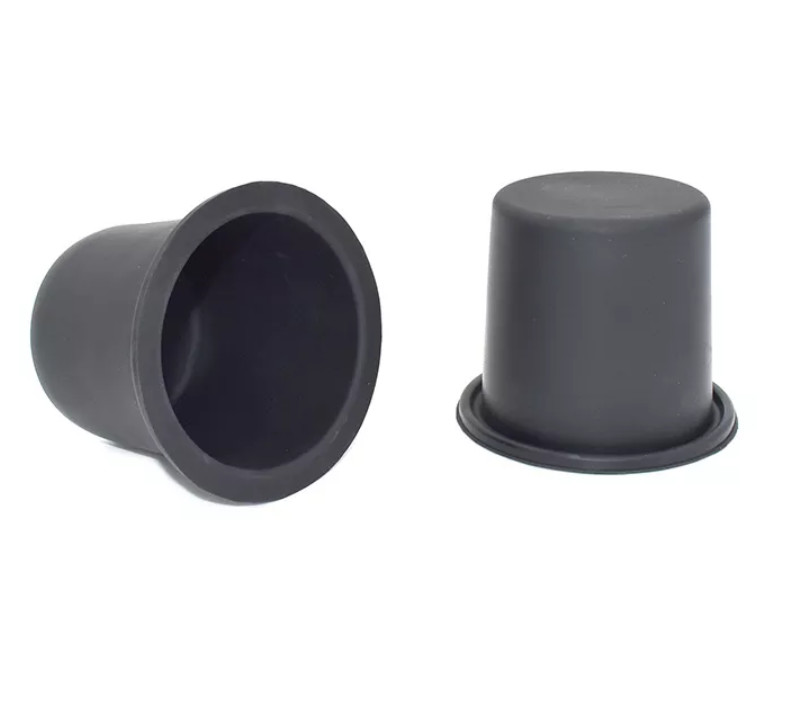

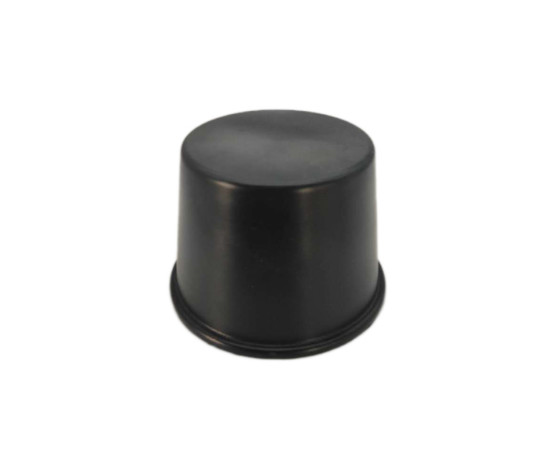

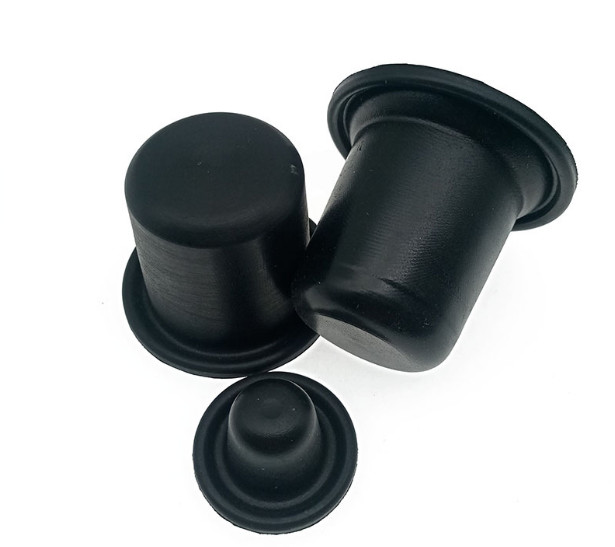

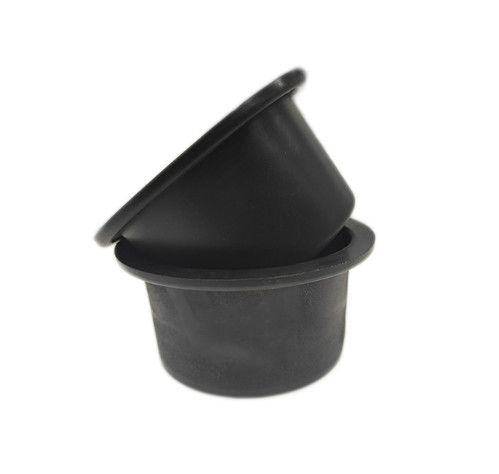

يتشكل الحجاب الحاجز المتدحرج على شكل قبعة عالية في الحالة الحرة.وهي مصنوعة من المطاط بقطعة قماش حريرية.يتم استخدام الفتحة الوسطى في الأعلى لتثبيت ساق الصمام.من أجل الملاءمة والتثبيت والختم، يمكن تجهيز الجزء العلوي والسفلي بمغير حافة من النوع 0، أو الجزء السفلي المحيط بفتحة تثبيت.
| مواد المنتج | نبر،نر، الخ. |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| خدمة الحياة | ≥1000000 مرة |
| سيناريو الاستخدام | منظم ضغط الغاز |
غشاء متدحرج من المطاط الرقائقي ملفوف بالقماشمقدمة:
الحجاب الحاجز المتداول على شكل قبعة عالية في الحالة الحرة.وهي مصنوعة من المطاط بقطعة قماش حريرية.يتم استخدام الفتحة الوسطى العلوية لتثبيت ساق الصمام.من أجل التثبيت والإصلاح والختم، يمكن أن يكون للجزء العلوي والسفلي حواف على شكل حرف O.أو على شكل فتحات تثبيت حول الحافة السفلية.
(1) يجب ألا تكون هناك حواف وزوايا مستقيمة في زوايا الحجاب الحاجز، ويجب عمل أقواس لتجنب الكسر السهل بعد الطي وفقدان الغراء أثناء الفلكنة.يجب أيضًا ملء تقاطع الجدار الداخلي للكم والوجه النهائي بزوايا قوسية لتجنب الزوايا الحادة.قطعة.
(2) مادة الحجاب الحاجز: يستخدم مطاط النتريل للغاز الطبيعي وغاز البترول المسال، ويستخدم مطاط الكلوروهدرين للغاز.
(3) توجد طبقة داخلية من قماش البوليستر المرن في الحجاب الحاجز.راقب بعناية الأسطح الداخلية والخارجية للحجاب الحاجز.يمكن لأحد الجانبين رؤية نمط القماش الشبكي بشكل غامض، والجانب الآخر ذو سطح أملس.يجب أن يكون السطح الأملس هو سطح ضغط الغاز.لذلك، بالنسبة للحجاب الحاجز المثبت في الاتجاه الأمامي، يكون السطح الأملس على السطح الداخلي للحجاب الحاجز، ويكون السطح الأملس للحجاب الحاجز المثبت في الاتجاه العكسي على السطح الخارجي، والذي يمكن أن يتجنب التسرب ويحسن قوة الضغط. من الحجاب الحاجز.
غشاء متدحرج من المطاط الرقائقي ملفوف بالقماشصفات:
• تقنيات تصنيع النسيج تجعل مقاومة المنتج للتمزق أقوى
• مواد خام عالية الجودة تضمن الأداء الممتاز للمادة نفسها
غشاء متدحرج من المطاط الرقائقي ملفوف بالقماشتحديد:
| الحجاب الحاجز المتداول | نموذج |
القطر الخارجي (مم) |
القطر الداخلي (مم) |
قطر القاعدة (مم) | الارتفاع (مم) | سمك (مم) | ضغط |
| جي إم إيه-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| جي إم إيه-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| جي إم إيه-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| جي إم إيه-21 إس | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| جي إم إيه-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| جي إم إيه-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| جي إم إيه-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| جي إم إيه-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| جي إم إيه-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| جي إم إيه-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| جي إم إيه-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| جي إم إيه-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| جي إم إيه-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| جي إم إيه-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| جي إم إيه-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
