المسمار المتداول مفتاح ضغط صمام التحكم الحجاب الحاجز صمام تخفيض الضغط الحجاب الحاجز
نظرة عامة على المنتج:

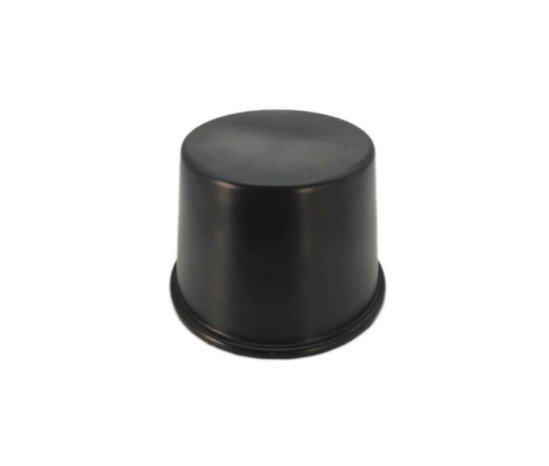

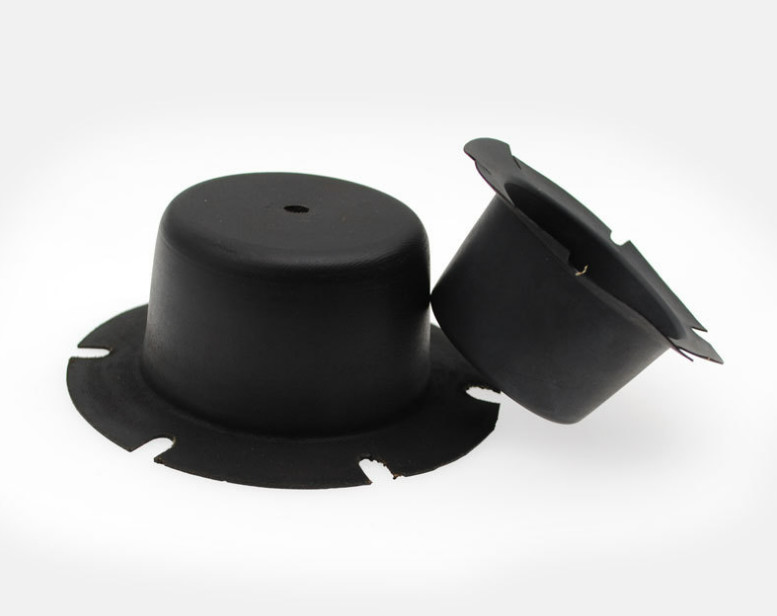

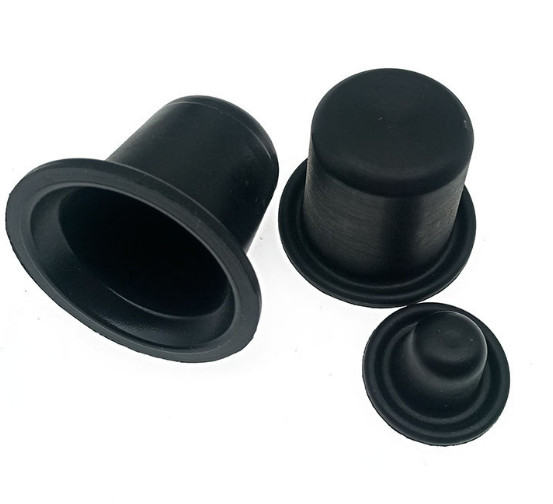

يتشكل الحجاب الحاجز المتدحرج على شكل قبعة عالية في الحالة الحرة.وهي مصنوعة من المطاط بقطعة قماش حريرية.يتم استخدام الفتحة الوسطى في الأعلى لتثبيت ساق الصمام.من أجل الملاءمة والتثبيت والختم، يمكن تجهيز الجزء العلوي والسفلي بمغير حافة من النوع 0، أو الجزء السفلي المحيط بفتحة تثبيت.
| مواد المنتج | نبر، ن.ر |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| خدمة الحياة | ≥1000000 مرة |
| سيناريو الاستخدام | منظم ضغط الغاز |
مقدمة:
في تصميم بعض منظمات الضغط المتوسطة والمنخفضة، من أجل حل مشكلة قرص صمام تنظيم الضغط غير المتوازن وتحسين أداء منظم الضغط، غالبًا ما يتم استخدام طريقة تثبيت الحجاب الحاجز المتوازن.عند تركيب حاجز موازنة، يمكن زيادة الضغط التفاضلي بين ضغط المدخل وضغط مخرج المنظم.في صناعة المنظم، يطلق عليه من حيث الاستخدام غشاء التوازن، ويسمى الحجاب الحاجز المتداول في صناعة المطاط والأدوات والآلات وغيرها من الصناعات.
تفاصيل المواد:
في الوقت الحاضر، المواد الشائعة للحجاب الحاجز المتداول هي: المطاط الطبيعي (NR)، مطاط النتريل بوتادين (NBR)، أداء المادتين يمكن أن يلبي احتياجات معظم البيئات الصناعية.في البيئات الصناعية الخاصة (مقاومة درجات الحرارة العالية، مقاومة الأحماض والقلويات) يمكن استخدام EPDM، مطاط الفلور (FKM)، مطاط النيوبرين (CR) للإنتاج، ولكن التكلفة مرتفعة نسبيًا.
تحديد:
| الحجاب الحاجز المتداول | نموذج |
القطر الخارجي (مم) |
القطر الداخلي (مم) |
قطر القاعدة (مم) | الارتفاع (مم) | سمك (مم) | ضغط |
| جي إم إيه-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| جي إم إيه-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| جي إم إيه-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| جي إم إيه-21 إس | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| جي إم إيه-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| جي إم إيه-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| جي إم إيه-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| جي إم إيه-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| جي إم إيه-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| جي إم إيه-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| جي إم إيه-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| جي إم إيه-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| جي إم إيه-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| جي إم إيه-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| جي إم إيه-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
