صمام غشاء مطاطي
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Hongum |
| إصدار الشهادات | 3A、CE、SGS approval |
| رقم الموديل | GMA-20 |
مجموعة المطاط المخصصة لخزان الوقود عزل صمام المطاط الحجاب الحاجز المتداول الحجاب الحاجز
تفاصيل المواد:
في الوقت الحاضر ، المواد الشائعة المستخدمة في درفلة الحجاب الحاجز هي: المطاط الطبيعي (NR) ، مطاط النتريل بوتادين (NBR) ، يمكن أن يلبي أداء المادتين احتياجات معظم البيئات الصناعية.في البيئات الصناعية الخاصة (مقاومة درجات الحرارة العالية ، مقاومة الأحماض والقلويات) يمكن استخدام EPDM ، مطاط الفلور (FKM) ، مطاط النيوبرين (CR) للإنتاج ، لكن التكلفة مرتفعة نسبيًا.
| مواد المنتج | NBR ، NR |
| درجة حرارة التشغيل | -20 ℃ ~ 80 ℃ |
| خدمة الحياة | ≥1000000 مرة |
| سيناريو الاستخدام | منظم ضغط الغاز |
مقدمة:

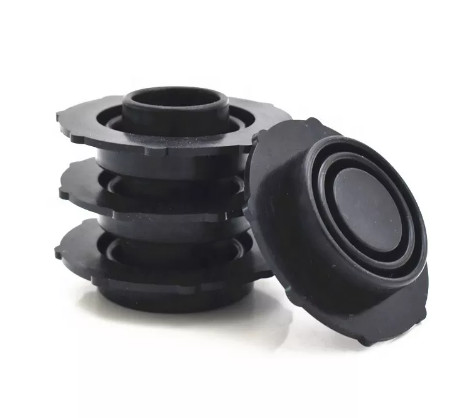

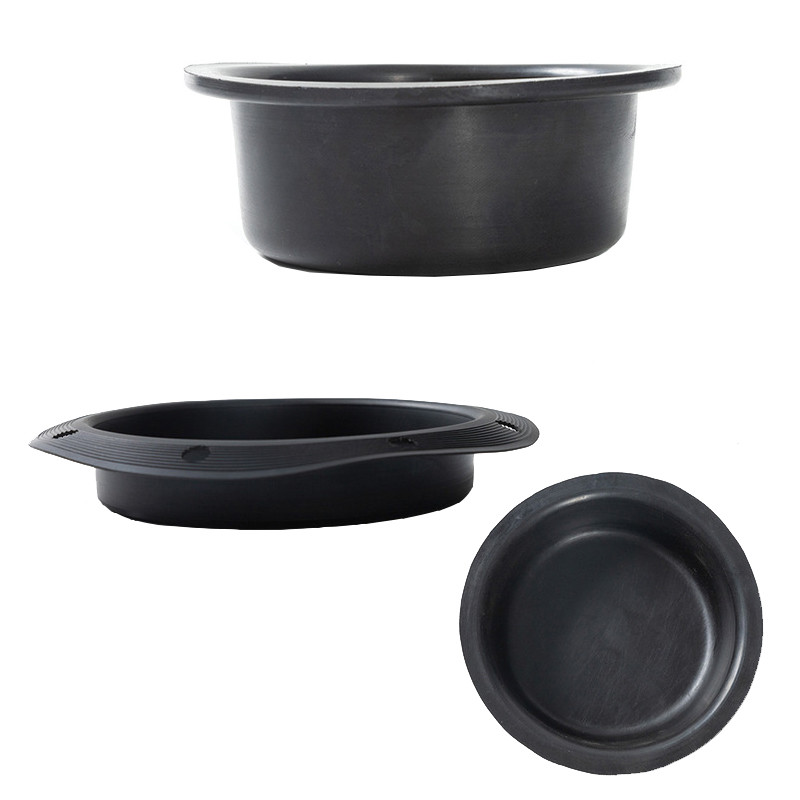

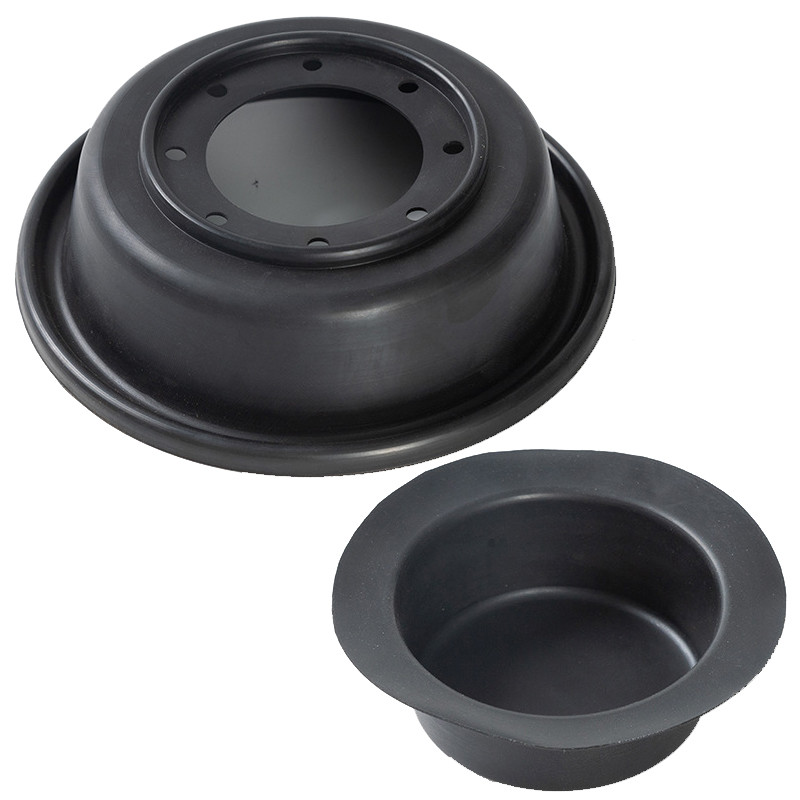

الحجاب الحاجز المتداول على شكل قبعة في الحالة الحرة.وهي مصنوعة من المطاط بقطعة قماش حريرية.يستخدم الثقب الأوسط العلوي لتثبيت ساق الصمام.من أجل التثبيت والإصلاح والختم ، يمكن أن يكون للجزء العلوي والسفلي حواف دائرية.أو على شكل ثقوب تثبيت حول الحافة السفلية.
(1) يجب ألا تكون هناك حواف وزوايا مستقيمة في زوايا الحجاب الحاجز ، ويجب عمل أقواس لتجنب الكسر السهل بعد الطي وفقدان الغراء أثناء الفلكنة.يجب أيضًا سكب تقاطع الجدار الداخلي للغطاء والوجه النهائي بزوايا قوسية لتجنب الزوايا الحادة.قطعة.
(2) مادة الغشاء: مطاط النتريل يستخدم للغاز الطبيعي وغاز البترول المسال ، ويستخدم مطاط الكلوروهيدرين للغاز.
(3) هناك طبقة داخلية من قماش البوليستر المرنة في الحجاب الحاجز.راقب بعناية الأسطح الداخلية والخارجية للحجاب الحاجز.يمكن لجانب واحد أن يرى بشكل غامض نمط القماش الشبكي ، والجانب الآخر هو سطح أملس.السطح الأملس مطلوب ليكون سطح ضغط الغاز.لذلك ، بالنسبة للحجاب الحاجز المثبت في الاتجاه الأمامي ، يكون السطح الأملس على السطح الداخلي للحجاب الحاجز ، والسطح الأملس للحجاب الحاجز المثبت في الاتجاه العكسي على السطح الخارجي ، والذي يمكن أن يتجنب التسرب ويحسن قوة الضغط من الحجاب الحاجز.
تحديد:
| المتداول الحجاب الحاجز | نموذج |
القطر الخارجي (مم) |
القطر الداخلي (مم) |
قطر القاعدة (مم) | الارتفاع (مم) | سمك (مم) | ضغط |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1 ميجا باسكال | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1 ميجا باسكال | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1 ميجا باسكال | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1 ميجا باسكال | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1 ميجا باسكال | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1 ميجا باسكال | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1 ميجا باسكال | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1 ميجا باسكال | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1 ميجا باسكال | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1 ميجا باسكال | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1 ميجا باسكال | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1 ميجا باسكال | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1 ميجا باسكال | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1 ميجا باسكال | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1 ميجا باسكال | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1 ميجا باسكال | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1 ميجا باسكال |
