مخمدات مطاطية مقاومة للصدمات
خصائص التخميد من المطاط:
السبب وراء استخدام ممتصات الصدمات المطاطية على نطاق واسع هو أنها تستخدم بشكل فعال الخصائص التالية للمطاط:
1. المطاط لديه مرونة عالية ومرونة اللزوجة.
2. بالمقارنة مع المواد الفولاذية، فإن تشوه المطاط كبير ومعامله صغير؛
3. صلابة تأثير المطاط أكبر من الصلابة الديناميكية، والصلابة الديناميكية أكبر من الصلابة الساكنة، مما يفضي إلى تقليل تشوه التأثير والتشوه الديناميكي؛
4، يمكن اختيار الشكل المطاطي بحرية، ويمكن تعديل الصلابة من خلال تصميم الصيغة، ويمكن أن تلبي متطلبات اتجاهات مختلفة من الصلابة والقوة.
مقدمة:
الزنبرك المطاطي هو نوع من الجسم عالي المرونة، مصنوع من مادة مطاطية عادية.المعامل المرن للزنبرك المطاطي صغير، والتشوه المرن بعد الحمل كبير، وذلك لامتصاص الصدمات والاهتزازات.يمكن أن يتعرض لأحمال متعددة في نفس الوقت، ولكن مقاومة درجات الحرارة العالية ومقاومة الزيت أسوأ من الزنبرك الفولاذي.إذا كانت هناك متطلبات خاصة فيمكن تصنيعها من المطاط المقاوم للزيت.المنتج له تأثير جيد لتقليل الاهتزاز، مجال رنين صغير، عمر خدمة طويل، تكلفة منخفضة، مقاومة جيدة للبرد، ضيق هواء ممتاز، مقاوم للماء، عزل كهربائي، هو الخيار الأفضل لتقليل الاهتزاز.
يستخدم الزنبرك المطاطي بشكل رئيسي في آلات الاهتزاز، والحافلات ذات الطابقين، والشاحنات وغيرها من الآلات الصناعية، ويستخدم الزنبرك المطاطي بشكل شائع في المعدات الميكانيكية، وآلية سير المركبات والتعليق، وتقليل الاهتزاز والتخزين المؤقت.يمكن أيضًا تصميم النوابض المطاطية في أشكال هيكلية مختلفة وفقًا لمتطلبات العمل.
المواصفات:

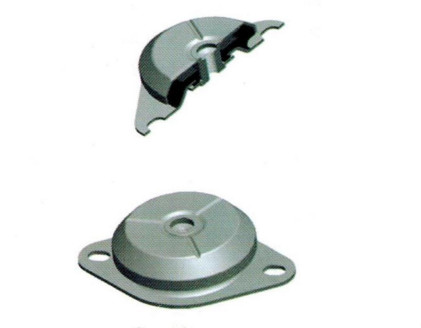

بي دي
| نموذج | أ | ب | ج | 0 | ه | F | ل |
أقصى قدر من الضغط مم |
أقصى حمولة كجم | ||
| 40 درجة مئوية | 60 درجة مئوية | 75 درجة مئوية | |||||||||
| بي دي-1 | 30 | 38 | م8 | م8 | 81 | 41 | 60 | 5 | 35 | 50 | 70 |
| بي دي-2 | 44 | 48 | م10 | م10 | 98 | 59 | 76 | 7 | 100 | 150 | 190 |
| بي دي-3 | 65 | 70 | م10 | م10 | 140 | 84 | 105 | 7 | 125 | 225 | 375 |
| بي دي-4 | 86 | 70 | م10 | م10 | 159 | 102 | 127 | 10 | 475 | 700 | 900 |
| بي دي-5 | 114 | 70 | م12 | م12 | 186 | 130 | 154 | 10 | 800 | 1100 | 1400 |

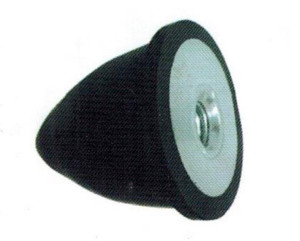

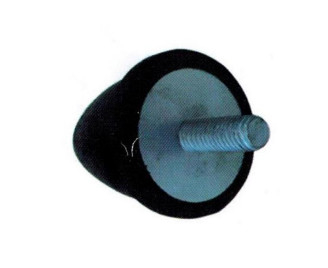

قياسي-PF
| نموذج | د | ح | م × 1 |
صلابة 45 (دان/مم) |
صلابة 60 (دان/مم) |
صلابة 70 (دان/مم) |
ضغط (مم) |
| 1620PF04 | 16 | 20 | م 4 | 3.1 | 3.1 | 3.1 | 4.0 |
| 1620PF05 | 16 | 20 | م 5 | 3.1 | 4.6 | 6.4 | 4.0 |
| 2015PF06 | 20 | 15 | م6 | 9.2 | 14.0 | 19.3 | 3.0 |
| 2020PF06 | 20 | 20 | م6 | 5.3 | 7.9 | 10.9 | 4.0 |
| 2030PF06 | 20 | 30 | م6 | 2.9 | 4.2 | 5.9 | 6.0 |
| 2515PF06 | 25 | 15 | م6 | 18.4 | 28.3 | 39.6 | 3.0 |
| 2520PF06 | 25 | 20 | م6 | 12.9 | 19.0 | 25.7 | 4.0 |
| 2520PF08 | 25 | 20 | م8 | 12.9 | 19.0 | 25.7 | 4.0 |
| 2525PF06 | 25 | 25 | م6 | 7.3 | 10.8 | 15.0 | 5.0 |
| 2525PF08 | 25 | 25 | م8 | 7.3 | 10.8 | 15.0 | 5.0 |
| 2530PF08 | 25 | 30 | م8 | 5.3 | 7.9 | 10.5 | 6.0 |
| 3015PF08 | 30 | 15 | م8 | 24.0 | 35.9 | 50.1 | 3.0 |
| 3017PF08 | 30 | 17 | م8 | 19.5 | 30.5 | 41.2 | 3.4 |
| 3020PF08 | 30 | 20 | م8 | 15.4 | 23.2 | 31.7 | 4.0 |
| 3030PF08 | 30 | 30 | م8 | 7.1 | 10.5 | 14.5 | 6.0 |
| 3040PF08 | 30 | 40 | م8 | 5.5 | 8.0 | 11.1 | 8.0 |
| 4020PF08 | 40 | 20 | م8 | 31.6 | 47.6 | 65.4 | 4.0 |
| 4020PF10 | 40 | 20 | م10 | 31.6 | 47.6 | 65.4 | 4.0 |
| 4025PF10 | 40 | 25 | م10 | 22.2 | 33.3 | 45.9 | 5.0 |
| 4027PF08 | 40 | 27 | م8 | 18.6 | 27.6 | 37.9 | 5.4 |
| 4028PF10 | 40 | 28 | م10 | 18.1 | 26.9 | 36.7 | 5.6 |
| 4030PF08 | 40 | 30 | م8 | 15.9 | 23.7 | 33.1 | 6.0 |
| 4030PF10 | 40 | 30 | م10 | 15.9 | 23.7 | 33.1 | 6.0 |
| نموذج | د | ح | م × 1 |
صلابة 45 (دان/مم) |
صلابة 60 (دان/مم) |
صلابة 70 (دان/مم) |
ضغط (مم) |
| 4040PF08 | 40 | 40 | م8 | 89.9 | 14.8 | 20.3 | 8.0 |
| 4040PF10 | 40 | 40 | م10 | 89.9 | 14.8 | 20.3 | 8.0 |
| 4045PF10 | 40 | 45 | م10 | 8.4 | 12.8 | 17.6 | 9.0 |
| 5015PF10 | 50 | 15 | م10 | 98.5 | 155.6 | 172.6 | 3.8 |
| 5021PF10 | 50 | 21 | م10 | 70.4 | 105.0 | 144.6 | 4.2 |
| 5030PF10 | 50 | 30 | م10 | 33.6 | 49.5 | 68.7 | 6.0 |
| 5040PF10 | 50 | 40 | م10 | 17.3 | 25.7 | 35.6 | 8.0 |
| 5045PF10 | 50 | 45 | م10 | 13.6 | 20.3 | 28.2 | 9.0 |
| 5050PF10 | 50 | 50 | م10 | 11.1 | 16.6 | 23.0 | 10.0 |
| 6025PF10 | 60 | 25 | م10 | 84.0 | 109.3 | 172.6 | 5.0 |
| 6036PF10 | 60 | 36 | م10 | 47.3 | 70.4 | 96.8 | 7.2 |
| 6036PF12 | 60 | 36 | م12 | 47.3 | 70.4 | 96.8 | 7.2 |
| 6040PF10 | 60 | 40 | م10 | 38.6 | 57.4 | 78.0 | 8.0 |
| 6040PF12 | 60 | 40 | م12 | 38.6 | 57.4 | 78.0 | 8.0 |
| 6045PF10 | 60 | 45 | م10 | 30.8 | 45.8 | 63.4 | 9.0 |
| 6045PF12 | 60 | 45 | م12 | 30.8 | 45.8 | 63.4 | 9.0 |
| 7030PF10 | 70 | 30 | م10 | 87.7 | 130.7 | 178.3 | 6.0 |
| 7030PF12 | 70 | 30 | م12 | 87.7 | 130.7 | 178.3 | 6.0 |
| 7040PF10 | 70 | 40 | م10 | 50.5 | 75.2 | 104.0 | 8.0 |
| 7040PF12 | 70 | 40 | م12 | 50.5 | 75.2 | 104.0 | 8.0 |
| 7045PF10 | 70 | 45 | م10 | 39.6 | 58.9 | 79.1 | 9.0 |
| 7045PF12 | 70 | 45 | م12 | 39.6 | 58.9 | 79.1 | 9.0 |
| 7050PF10 | 70 | 50 | م10 | 31.7 | 47.5 | 65.8 | 10.0 |
| 7050PF12 | 70 | 50 | م12 | 31.7 | 47.5 | 65.8 | 10.0 |
| 7070PF10 | 70 | 70 | م10 | 21.1 | 31.1 | 43.0 | 14.0 |
| 7070PF12 | 70 | 70 | م12 | 21.1 | 31.1 | 43.0 | 14.0 |
| 7525PF12 | 75 | 25 | م12 | 144.0 | 218.4 | 300.8 | 5.0 |
| 7540PF12 | 75 | 40 | م12 | 54.5 | 98.0 | 133.7 | 8.0 |
| 7550PF12 | 75 | 50 | م12 | 40.4 | 60.2 | 83.2 | 10.0 |
| 8030PF14 | 80 | 30 | م14 | 140.0 | 211.2 | 290.4 | 6.0 |
| 8040PF14 | 80 | 40 | م14 | 74.3 | 110.9 | 153.5 | 8.0 |
| 8050PF14 | 80 | 50 | م14 | 49.1 | 74.0 | 102.2 | 10.0 |
| 8060PF14 | 80 | 60 | م14 | 33.0 | 49.5 | 68.0 | 12.0 |
| 10030PF16 | 100 | 30 | م16 | 104.1 | 208.5 | 281.1 | 6 |
| 10040PF16 | 100 | 40 | م16 | 93.3 | 138.6 | 189.5 | 8 |
| 10050PF16 | 100 | 50 | م16 | 79.2 | 117.9 | 162.9 | 10 |
| 10055PF16 | 100 | 55 | م16 | 73.0 | 110.3 | 149.9 | 11 |
| 100100PF16 | 100 | 100 | م16 | 36.8 | 54.6 | 75.3 | 20 |
| 150100PF16 | 150 | 100 | م16 | 36.8 | 54.6 | 75.3 | 20 |
VB
| نموذج | ز | ه | ح | ب | أ | متوسط الصلابة (كجم/مم) | الحمولة القصوى (كجم) | الحد الأقصى (مم) |
| 7050VBK | 70 | 50 | م12 | 100 | 120 | 65.0 | 325 | 5.0 |
| 7050VBM | 82.6 | 413 | 5.0 | |||||
| 7050VBH | 103.0 | 515 | 5.0 | |||||
| 12564VB | 125 | 64 | م20 | 180 | 183 | 18.0 | 220 | 4.0 |
سؤال وجواب
س: هل أنت شركة تجارية أو مصنعة؟
ج: نحن الشركة المصنعة للورشة الصناعية التي تعمل على تخميد الاهتزاز ومنتجات امتصاص الاهتزازات الدقيقة مع العديد من سنوات الخبرة في الصين.
س: كم من الوقت هو وقت التسليم الخاص بك ؟
ج: إذا كان لدينا مخزون، يمكننا التسليم الفوري.إذا لم يكن هناك مخزون، يعتمد على الكمية، ولكن عادة لا يزيد عن 20 يوم عمل.
س: ما هو الوزن والقياس للمنتج؟
ج: أحجام مختلفة مع كمية مختلفة، يرجى الاتصال بنا للحصول على التفاصيل.
س: هل يمكن تصنيع المنتجات حسب متطلبات العميل؟
أ:نعم، خدمة صانعي القطع الأصلية المتاحة.
س: ما الذي تحتاج إلى معرفته لعرض الأسعار السريع؟
ج: سيكون موضع تقدير كبير إذا كان لدينا تفاصيل الرسم التفصيلي لطلب OEM والنموذج ونوع الاتصال النهائي ومعيار الشفة والمواد والوسط والضغط ودرجة الحرارة وظروف العمل الأخرى.
