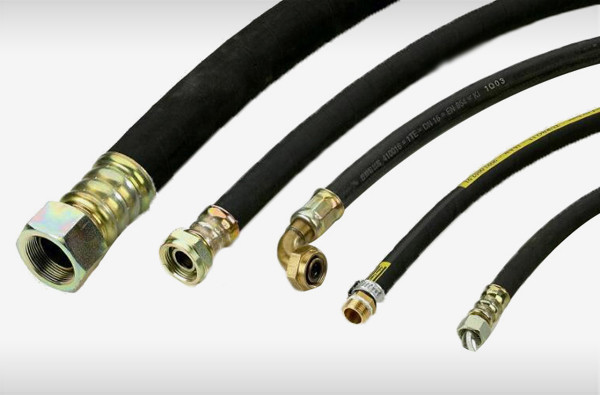

سلك فولاذي مضفر خرطوم مرن أنبوب صناعي هيدروليكي ضغط عالي 45 ميجا باسكال
نحن ننتج:
خرطوم مطاطي متعرج للحفارة ، خرطوم مطاطي عالي الضغط ، خرطوم مطاطي للف سلك فولاذي هندسي ، خرطوم مطاطي للدعم الهيدروليكي ، خرطوم مطاطي للودر ، خرطوم مطاطي من النوع K ، إلخ.
تفاصيل سريعة:
| فئة | خرطوم لف الأسلاك الفولاذية عالي الضغط |
| مواصفات المنتج | 194SP ، 254SP ، 324SP ، إلخ. |
| مدى التطبيق | الحفارات ، اللوادر ، آلات الخطاف ، مركبات آلات البناء ، إلخ. |
| طول الحجم | 20 مترا للقطعة |
| ضغط العمل | 45 ميجا باسكال |
1. هيكل المنتج:
يتكون هيكل الخرطوم المضفر من الأسلاك الفولاذية من طبقة مطاطية داخلية من المطاط الصناعي المقاوم للسائل ، وطبقة مطاطية متوسطة ، وطبقة تقوية مضفرة بسلك فولاذي I أو II أو III ، وطبقة مطاطية خارجية من المطاط الصناعي مع مقاومة ممتازة للطقس.
2. استخدام المنتج:
يستخدم خرطوم المطاط الهيدروليكي المقوى بالأسلاك الفولاذية بشكل أساسي في الدعم الهيدروليكي للمناجم ، وتعدين حقول النفط ، ومناسب للبناء الهندسي ، والرفع والنقل ، وتزوير المعادن ، ومعدات التعدين ، والسفن ، وآلات قولبة الحقن ، والآلات الزراعية ، وأدوات الماكينات المختلفة والميكنة والهيدروليكية الأوتوماتيكية الضغط في مختلف القطاعات الصناعية النقل ذات الأساس البترولي (مثل الزيت المعدني ، الزيت القابل للذوبان ، الزيت الهيدروليكي ، زيت الوقود ، زيت التشحيم) السائل ، السائل المائي (مثل المستحلب ، مستحلب الزيت والماء ، الماء) ، الغاز ، إلخ. ونقل السوائل مع ضغط ودرجة حرارة معينة في استخدام النظام.
ملاحظة: تم تصميم وتصنيع الخرطوم المضفر بسلك فولاذي لشركتنا وفقًا لمعيار GB / T3683-2011 ، ويمكن تصنيع الخراطيم القياسية ISO / DIS1436-1985 و DIN20022 و SAE100RIAT و SAE100R2AT وفقًا للمتطلبات.هذه المواصفة القياسية غير مناسبة للسوائل القائمة على زيت الخروع والسوائل الشحمية.
3. درجة حرارة العمل:الزيت -40 ℃ - + 100 ℃ ، الهواء -30 ℃ - + 50 ℃ ، مستحلب الماء أقل من +80 ، يرجى اختيار منتجاتنا الخاصة.
المعلمات الفنية للخرطوم المضفر بسلك فولاذي أحادي الطبقة:
GB / T3683-2011
| مواصفات الخرطوم |
بطاقة تعريف مم |
قطر طبقة الأسلاك الفولاذية مم |
التطوير التنظيمي مم |
ضغط العمل | اختبار الضغط | ضغط الانفجار |
نصف قطر الانحناء الصغير مم |
الوزن المرجعي | |||
| الآلام والكروب الذهنية | بسي | الآلام والكروب الذهنية | بسي | الآلام والكروب الذهنية | بسي | ||||||
| 1-5-21 | 5 ± 0.5 | 9.5 ± 0.6 | 12.7 ± 0.8 | 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 90 | 0.25 |
| 1-6-20 | 6 ± 0.5 | 11.3 ± 0.6 |
+1.0 15.3 -0.8 |
21 | 3043 | 31.5 | 4564 | 63 | 9129 | 100 | 0.34 |
| 1-8-18 | 8 ± 0.5 | 13.3 ± 0.6 |
+1.0 17.3 -0.8 |
118 | 2536 | 27 | 3804 | 54 | 7607 | 115 | 0.41 |
| 1-10-16 | 10 ± 0.5 | 15.3 ± 0.6 |
+1.0 19 -0.8 |
16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0.47 |
| 1-13-14 | 13 ± 0.5 | 18.8 ± 0.6 |
+1.2 22.8 -0.8 |
14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0.67 |
| 1-16-12 | 16 ± 0.5 | 21.8 ± 0.8 |
+1.2 25.8 -1.0 |
12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0.70 |
| 1-19-10 | 19 ± 0.5 | 24.8 ± 0.8 |
+1.2 28.8 -1.0 |
10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0.84 |
| 1-22-9 | 22 ± 0.5 | 28.7 ± 0.8 |
+1.2 31.8 -1.0 |
9 | 1304 | 13.5 | 1956 | 27 | 3912 | 280 | 0.95 |
| 1-25-8 | 25 ± 0.5 | 31.3 ± 0.8 |
+1.2 35.3 -1.0 |
8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1.09 |
| 1-32-6 | 32 ± 0.7 | 38.7 ± 0.8 |
+1.5 42.7-1.2 |
6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1.24 |
| 1-38-5 | 38 ± 0.7 | 44.7 ± 0.8 |
+1.5 48.7 -1.2 |
5 | 725 | 7.5 | 1087 | 15 | 2174 | 500 | 1.45 |
| 1-51-4 | 51 ± 0.7 | 58.1 ± 0.8 |
+1.5 62.1 -1.2 |
4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 1.90 |
| 1-64-2.5 | 64 ± 1.0 | 71.2 ± 1.0 | 75.2 + 1.5 | 2.5 | 362 | 3.75 | 543 | 7.5 | 1087 | 770 | 2.40 |
| 1-76-1.5 | 76 ± 1.0 | 83.8 ± 1.0 | 87.8 + 1.5 | 1.5 | 217 | 2.25 | 326 | 4.5 | 652 | 930 | 2.95 |
| 1-89-1 | 89 ± 1.0 | 96.8 ± 1.0 | 100.8 + 1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1100 | 3.24 |
| 1-102-1 | 102 ± 1.0 | 111 ± 1.0 | 115 + 1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1250 | 3.85 |
| 1-127-1 | 127 ± 1.0 | 136 ± 1.0 | 141 ± 1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1500 | 4.80 |
| 1-152-1 | 152 ± 1.0 | 162 ± 1.0 | 167 ± 1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1800 | 5.80 |
| 1-203-1 | 203 ± 1.0 | 214 ± 1.5 | 220 ± 2.0 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 2300 | 8.80 |
