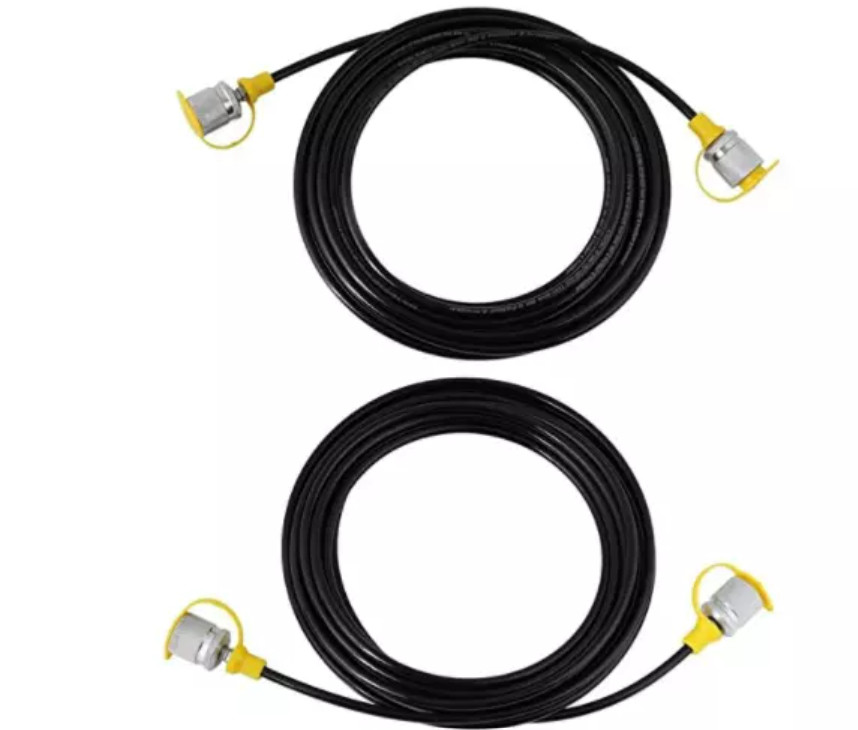

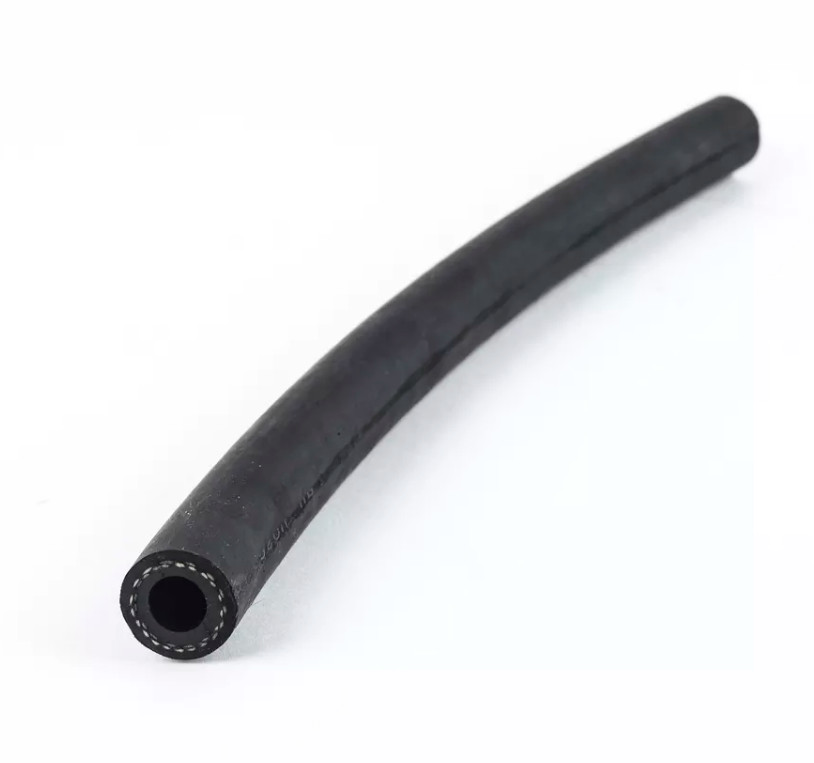

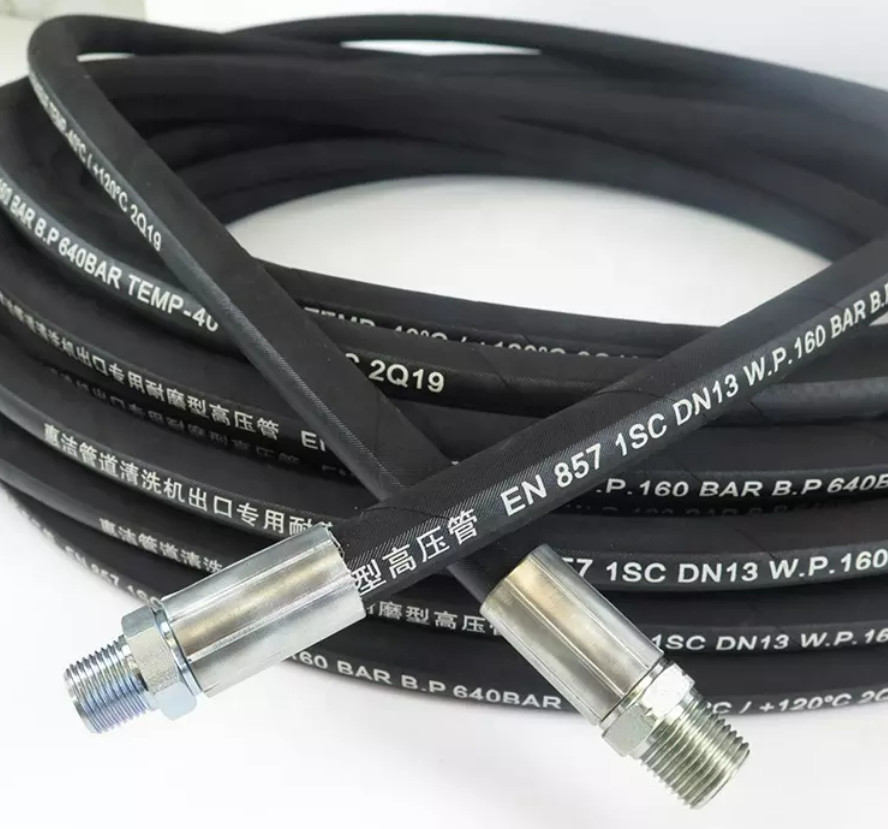

ثلاث طبقات سلك مضفر خرطوم هيدروليكي عالي الضغط GB T3683-2011
نحن ننتج:
خرطوم الضغط العالي لمنجم الفحم ، خرطوم الدعم الهيدروليكي لمنجم الفحم ، خرطوم الزيت عالي الضغط ، خرطوم الضغط العالي الخرطوم المضفر ذو القطر الكبير ، الخرطوم الهيدروليكي ، الخرطوم البحري ذو القطر الكبير العائم ، خرطوم الضغط العالي لنقل الزيت البحري ، إلخ.
تفاصيل سريعة:
| فئة | خرطوم مضفر بسلك فولاذي عالي الضغط |
| مواصفات المنتج | 6 مم - 300 مم |
| مدى التطبيق | التعدين ، الدعم الهيدروليكي ، النظام الهيدروليكي ، المقص ، مضخة استحلاب وجه العمل فنغ شوي |
| طول الحجم | يمكن تخصيصها وفقًا للمتطلبات الهندسية |
| ضغط العمل | 1-100 ميجا باسكال |
1. هيكل المنتج:
يتكون هيكل الخرطوم المضفر من الأسلاك الفولاذية من طبقة مطاطية داخلية من المطاط الصناعي المقاوم للسائل ، وطبقة مطاطية متوسطة ، وطبقة تقوية مضفرة بسلك فولاذي I أو II أو III ، وطبقة مطاطية خارجية من المطاط الصناعي مع مقاومة ممتازة للطقس.
2. استخدام المنتج:
يستخدم خرطوم المطاط الهيدروليكي المقوى بالأسلاك الفولاذية بشكل أساسي في الدعم الهيدروليكي للمناجم ، وتعدين حقول النفط ، ومناسب للبناء الهندسي ، والرفع والنقل ، وتزوير المعادن ، ومعدات التعدين ، والسفن ، وآلات قولبة الحقن ، والآلات الزراعية ، وأدوات الماكينات المختلفة والميكنة والهيدروليكية الأوتوماتيكية الضغط في مختلف القطاعات الصناعية النقل ذات الأساس البترولي (مثل الزيت المعدني ، الزيت القابل للذوبان ، الزيت الهيدروليكي ، زيت الوقود ، زيت التشحيم) السائل ، السائل المائي (مثل المستحلب ، مستحلب الزيت والماء ، الماء) ، الغاز ، إلخ. ونقل السوائل مع ضغط ودرجة حرارة معينة في استخدام النظام.
ملاحظة: تم تصميم وتصنيع الخرطوم المضفر بسلك فولاذي لشركتنا وفقًا لمعيار GB / T3683-2011 ، ويمكن تصنيع الخراطيم القياسية ISO / DIS1436-1985 و DIN20022 و SAE100RIAT و SAE100R2AT وفقًا للمتطلبات.هذه المواصفة القياسية غير مناسبة للسوائل القائمة على زيت الخروع والسوائل الشحمية.
المعلمات الفنية للخرطوم المضفر بسلك فولاذي ثلاثي الطبقات GB / T3683-2011
| مواصفات الخرطوم |
بطاقة تعريف |
قطر طبقة الأسلاك الفولاذية |
القطر الخارجي |
ضغط العمل | اختبار الضغط | ضغط الانفجار |
نصف قطر الانحناء الصغير |
الوزن المرجعي | |||
| الآلام والكروب الذهنية | بسي | الآلام والكروب الذهنية | بسي | الآلام والكروب الذهنية | بسي | ||||||
| 3-5-72 | 5 ± 0.5 | 13.2 ± 0.6 | 17 ± 0.8 | 72 | 10433 | 108 | 15649 | 180 | 26082 | 120 | 0.50 |
| 3-6-68 | 6 ± 0.5 | 14.7 ± 0.6 | 18.7 ± 1.0 | 68 | 9853 | 102 | 14780 | 170 | 24633 | 140 | 0.56 |
| 3-8-54 | 8 ± 0.5 | 16.7 ± 0.6 | 20.7 ± 1.0 | 54 | 7825 | 81 | 11737 | 120 | 17388 | 160 | 0.83 |
| 3-10-44 | 10 ± 0.5 | 18.7 ± 0.6 | 22.7 ± 1.0 | 44 | 6376 | 66 | 9563 | 110 | 15939 | 180 | 0.95 |
| 3-13-36 | 13 ± 0.5 | 22.2 ± 0.8 | 26.2 ± 1.2 | 36 | 5200 | 54 | 7800 | 108 | 15650 | 240 | 1.22 |
| 3-16-32 | 16 ± 0.5 | 25.2 ± 0.8 | 29.2 ± 1.2 | 32 | 4625 | 48 | 7000 | 96 | 13900 | 300 | 1.30 |
| 3-19-28 | 19 ± 0.5 | 28.2 ± 0.8 | 32.2 ± 1.2 | 28 | 4050 | 42 | 6010 | 84 | 12150 | 330 | 1.62 |
| 3-22-26 | 22 ± 0.5 | 31.2 ± 0.8 | 35.2 ± 1.2 | 26 | 3750 | 39 | 5650 | 78 | 9418 | 380 | 1.81 |
| 3-25-24 | 25 ± 0.5 | 34.9 ± 0.8 | 38.9 ± 1.2 | 24 | 3500 | 36 | 5200 | 72 | 8694 | 400 | 1.99 |
| 3-32-13 | 32 ± 0.7 | 42.1 ± 0.8 | 46.1 ± 1.5 | 13 | 1884 | 19.5 | 2826 | 39 | 5651 | 450 | 2.29 |
| 3-38-12 | 38 ± 0.7 | 48.1 ± 0.8 | 52.1 ± 1.5 | 12 | 1789 | 18 | 2608 | 36 | 5216 | 500 | 2.68 |
| 3-51-10 | 51 ± 0.7 | 61.5 ± 0.8 | 65.5 ± 1.5 | 10 | 1449 | 15 | 2174 | 30 | 4347 | 630 | 3.40 |
| 3-64-6 | 64 ± 1.0 | 74.8 ± 1.0 | 78.8 ± 1.5 | 6 | 895 | 9 | 1304 | 18 | 2608 | 790 | 4.30 |
| 3-76-5 | 76 ± 1.0 | 87.4 ± 1.0 | 91.4 ± 1.5 | 5 | 725 | 7.5 | 1087 | 15 | 2174 | 960 | 5.20 |
| 3-89-4 | 89 ± 1.0 | 100.4 ± 1.0 | 104.4 ± 1.5 | 4 | 580 | 6 | 895 | 12 | 1789 | 1100 | 5.55 |
| 3-102-3.5 | 102 ± 1.0 | 115.0 ± 1.0 | 119 ± 1.5 | 3.5 | 507 | 5.25 | 761 | 10.5 | 1521 | 1280 | 6.47 |
| 3-127-3.5 | 127 ± 1.0 | 140 ± 1.0 | 145 ± 1.5 | 3.5 | 507 | 5.2 | 761 | 10.5 | 1521 | 1560 | 8.20 |
| 3-152-3.0 | 152 ± 1.0 | 166 ± 1.0 | 171 ± 1.5 | 3 | 435 | 4.5 | 652 | 9 | 1304 | 1800 | 9.88 |
| 3-203-2.5 | 203 ± 1.0 | 218 ± 1.5 | 224 ± 2.0 | 2.5 | 362 | 3.75 | 544 | 7.5 | 1087 | 2300 | 14.2 |
سؤال وجواب:
س: هل يمكنك متابعة متطلبات العميل المحددة؟
ج: نعم ، يمكننا القيام بذلك وفقًا لمتطلباتك المحددة.
س: ما هي شروط الدفع الخاصة بك؟
ج: T / T (50٪ مدفوعة الأجر ، والباقي 50٪ سيدفع قبل التسليم) ، وخطاب الاعتماد في الأفق ، وأخرى قابلة للتطبيق ، والبعض الآخر.
س: وما هي طرق التعبئة الخاصة بك؟
ج: قم بلف المنتجات بغشاء بلاستيكي أولاً ، ثم قم بتعبئتها في صناديق خشبية.
س: أين هو أقرب ميناء تحميل لديك؟
ج: شنغهاي ، تشينغداو أو تيانجين ، في الصين.
س: هل تقبل طلب كمية صغيرة؟
ج: بالطبع نفعل.
س: وما هي شروط الشحن والتسليم الخاصة بك؟
ج: الشحنة عادة عن طريق البحر أو الجو.
