مصقول بيلوفرام المتداول الحجاب الحاجز

  • Dished Bellofram Rolling Diaphragm
  • Dished Bellofram Rolling Diaphragm
مكان المنشأ الصين
اسم العلامة التجارية Hongum
إصدار الشهادات 3A、CE、SGS approval
رقم الموديل حسب الطلب
الحد الأدنى لكمية 50 جهاز كمبيوتر شخصى
الأسعار USD 100-150/PCS
تفاصيل التغليف علبة كرتون PE +
وقت التسليم 7 ~ 15 يوم عمل
شروط الدفع التحويلات البنكية ، خطابات الاعتماد ، ويسترن يونيون ، باي بال ، T / T ، L / C.
القدرة على العرض 5000 قطعة / شهر
تفاصيل المنتج
اسم المتداول الحجاب الحاجز مادة NBR NR EPDM FKM CR
طلب منظم ضغط الغاز بطاقة تعريف 22-170 ملم
التطوير التنظيمي 38-216 ملم لون أسود أو حسب الطلب
إبراز

ختم الحجاب الحاجز المتداول المصقول

,

ختم الحجاب الحاجز المتداول EPDM

,

الحجاب الحاجز المتداول بيلوفرام
اترك رسالة
منتوج وصف

القماش تعويض مصقول المتداول الحجاب الحاجز





لمحات عامة عن المنتج:

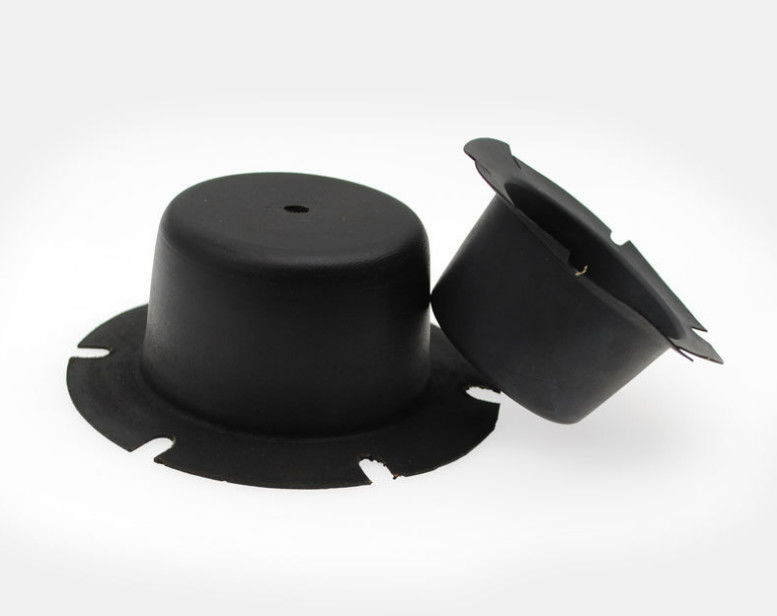

يتشكل الحجاب الحاجز المتدحرج مثل القبعة العلوية في الحالة الحرة.وهي مصنوعة من المطاط بقطعة قماش حريرية.يتم استخدام الفتحة الوسطى في الأعلى لتثبيت ساق الصمام.من أجل الملاءمة والتثبيت والختم ، يمكن تجهيز الجزء العلوي والسفلي بمبدل حافة من النوع 0 ، أو الجزء السفلي المحيط بفتحة تثبيت.





​سمات:



• تقنيات تصنيع النسيج تجعل المنتج أقوى من مقاومة التمزق

• تضمن المواد الخام عالية الجودة الأداء الممتاز للمادة نفسها



مصقول بيلوفرام المتداول الحجاب الحاجز 0مصقول بيلوفرام المتداول الحجاب الحاجز 1مصقول بيلوفرام المتداول الحجاب الحاجز 2مصقول بيلوفرام المتداول الحجاب الحاجز 3







مصقول بيلوفرام المتداول الحجاب الحاجز 4مصقول بيلوفرام المتداول الحجاب الحاجز 5مصقول بيلوفرام المتداول الحجاب الحاجز 6







مقدمة:



في تصميم بعض منظمات الضغط المتوسط ​​والمنخفض ، من أجل حل مشكلة قرص صمام تنظيم الضغط غير المتوازن وتحسين أداء منظم الضغط ، غالبًا ما يتم استخدام طريقة تركيب الحجاب الحاجز المتوازن.عندما يتم تثبيت غشاء موازنة ، يمكن زيادة الضغط التفاضلي بين ضغط المدخل وضغط المخرج للمنظم.في صناعة المنظم ، يُطلق عليه اسم غشاء التوازن من حيث الاستخدام ، ويسمى الحجاب الحاجز المتداول في المطاط والأدوات والآلات والصناعات الأخرى.




دحرجة الحجاب الحاجزعلى شكل قبعة في الولاية الحرة.وهي مصنوعة من المطاط بقطعة قماش حريرية.يستخدم الثقب الأوسط العلوي لتثبيت ساق الصمام.من أجل التثبيت والإصلاح والختم ، يمكن أن يكون للجزء العلوي والسفلي حواف دائرية.أو على شكل ثقوب تثبيت حول الحافة السفلية.


(1) يجب ألا تكون هناك حواف وزوايا مستقيمة في زوايا الحجاب الحاجز ، ويجب عمل أقواس لتجنب الكسر السهل بعد الطي وفقدان الغراء أثناء الفلكنة.يجب أيضًا سكب تقاطع الجدار الداخلي للغطاء والوجه النهائي بزوايا قوسية لتجنب الزوايا الحادة.قطعة.
(2) مادة الغشاء: مطاط النتريل يستخدم للغاز الطبيعي وغاز البترول المسال ، ويستخدم مطاط الكلوروهيدرين للغاز.
(3) هناك طبقة داخلية من قماش البوليستر المرنة في الحجاب الحاجز.راقب بعناية الأسطح الداخلية والخارجية للحجاب الحاجز.يمكن لجانب واحد أن يرى بشكل غامض نمط القماش الشبكي ، والجانب الآخر هو سطح أملس.السطح الأملس مطلوب ليكون سطح ضغط الغاز.لذلك ، بالنسبة للحجاب الحاجز المثبت في الاتجاه الأمامي ، يكون السطح الأملس على السطح الداخلي للحجاب الحاجز ، والسطح الأملس للحجاب الحاجز المثبت في الاتجاه العكسي على السطح الخارجي ، والذي يمكن أن يتجنب التسرب ويحسن قوة الضغط من الحجاب الحاجز.





تحديد:



المتداول الحجاب الحاجز نموذج

القطر الخارجي(مم)

القطر الداخلي(مم)

 قطر القاعدة (مم) الارتفاع (مم) سمك (مم) ضغط
GMA-20 38 22 17 21 0.6 0.1-1 ميجا باسكال
GMA-201 45 40 33 28 0.7 0.1-1 ميجا باسكال
GMA-202 49 37 26 22 0.7 0.1-1 ميجا باسكال
GMA-21S 61 50 39 29 0.7 0.1-1 ميجا باسكال
GMA-21 63 53 43 33 0.7 0.1-1 ميجا باسكال
GMA-22 65 50 45 51 0.7 0.1-1 ميجا باسكال
GMA-23 80 72 55 35 0.7 0.1-1 ميجا باسكال
GMA-24 94 74 64 45 0.7 0.1-1 ميجا باسكال
GMA-31 96 90 79 90 0.8 0.1-1 ميجا باسكال
GMA-301 98 80 70 34 1.5 0.1-1 ميجا باسكال
GMA-311 120 102 94 60 0.8 0.1-1 ميجا باسكال
GMA-32 140 93.2 83.2 56 1 0.1-1 ميجا باسكال
GMA-33 184 167 155 80 1 0.1-1 ميجا باسكال
GMA-34 216 170 142 40 1.1 0.1-1 ميجا باسكال
GMA-SMI 118 108 100 72 0.9 0.1-1 ميجا باسكال
GMA-SM2 95 87 80 90 0.9 0.1-1 ميجا باسكال
GMA-ST 155 137 110 128 0.8 0.1-1 ميجا باسكال



  •

خدمتنا:

  •

1. التعبئة والتغليف هي التعبئة المحايدة أو التعبئة المخصصة.

2. سوف نقوم بالرد عليك في غضون 24 ساعة.

3. سوف نقدم لك أيضا خدمة جيدة بعد البيع.

4. ورحب أوامر تصنيع المعدات الأصلية أو أوديإم.

5. أوامر المحاكمة مقبولة.

6. جودة عالية وسعر المصنع.

7. 100٪ ضمان الجودة.
